CNC usinage Plak
Nou fabrike koutimCNC usinage plaksoti nan desen kliyan ak dosye CAD, ki gen ladanplak debaz, plak aliye, plak fè egzèsis ak aparèy, plak mete, plak kale ak espas, plak fè bak, plak fen, plak manifoul, plak chalè-lavabo ak plak estriktirèl koutim.. Nou plak scie, fraisage CNC, perçage, tapping, countersinking, profilage ak sifas fanm k'ap pile kapasite pwodwi plat, plak egzat pou baz machin, automatisation, zouti, idwolik, elektwonik ak ekipman asanble.
Yon plak pote, lokalize ak espas konpozan - konsaplatite, paralelis, epesè, twou{0}}modèl presizyon ak bon jan kalite kwendeside si lòt pati monte ak aliman kòrèkteman. Nou machin plak soti nanaliminyòm (6061-T6, 6063-T5, 7075-T6, 5083, 5052-H32), Nerjaveèi asye (303, 304, 304L, 316, 316L, 17-4 PH), kabòn ak alyaj asye (1045, 304, Q35404, Q35404, 316, 316L, 17-4 PH). (C36000, C46400), kwiv (C10100, C11000) ak Titàn (Klas 2, Klas 5), machin soti nan plak koupe - pa pliye soti nan fèy - konsa chak figi, fant ak twou yo pwodwi nan desen an. Pati yo fabrike nan dimansyon espesifye, tolerans, materyèl ak kondisyon fini, ak sètifika materyèl ki disponib sou demann.
Kalite CNC usinage plak nou fabrike
Nou machin nan yon pakèt kalite plak. Anba a se pi komen yo; si desen ou a montre yon konfigirasyon diferan, voye li pou revizyon.
Baz & Montage Plak
Fondasyon plat ak ekipman monte ak twou egzak.
Materyèl: 6061-T6 · 304 · 316L · 4140

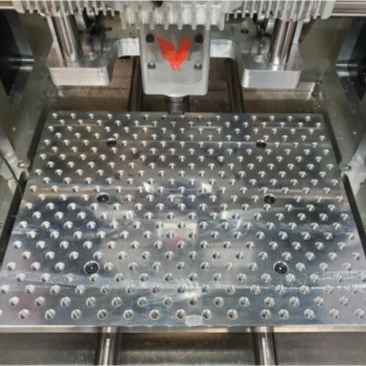

Fè egzèsis ak Plak Fixation
Jig ak plak aparèy ak modèl twou ki sitiye.
Materyèl:6061-T6 · 4140 · 4340 · 17-4 PH
Mete ak plak glise
Mete sifas kontak ki reziste-pou gid ak glisad.
Materyèl:4140 · 4340 · 17-4 PH · 1045
Shim & Spacer Plak
Espas mens ak shims pou clearance ak pile-.
Materyèl:304 · 316L · 6061-T6 · kwiv
Fè bak & Plak fen
Fèmen ak plak ranfòsman pou asanble yo.
Materyèl: 6061-T6 · 304 · Q355 · 4140
Plak manifoul
Perye-plak pò pou sikui idwolik ak pneumatik.
Materyèl:6061-T6 · 4140 · 316L · 17-4 PH
Chalè-Lavabo ak Plak Refwadisman
Plak finned ak kanalize pou jesyon tèmik.
Materyèl: 6061-T6 · 5052-H32 · C11000 · C10100
Plak estriktirèl & Gusset
Ankadreman ak plak ranfòsman pou estrikti.
Materyèl: 6061-T6 · Q355 · 7075-T6 · 4340
Kouvri & Plak Gad
Kouvri ak gad pou machin ak patiraj.
Materyèl: 6061-T6 · 304 · 316L · C36000
Portant & Plak Syèj
Plak ak twou chèz machined pou BEARINGS oswa bushings.
Materyèl: 4140 · 4340 · 6061-T6 · 316L
Clamping & Zouti Plak
Plak ki gen T-fant ak karakteristik blocage.
Materyèl: 6061-T6 · 4140 · 304 · Q355
Custom plak machin
Plak yon sèl-masinen pou desen soti nan plak solid.
Materyèl:7075-T6 · 4340 · 17-4 PH · Klas 5 Titàn
Èske w gen yon plak Custom? Voye desen ou a
CNC D' pwosesis pou plak
Plak Scie & Koupe
Pi bon pou:Dimansyon · espas vid · gwo stock
Koupe plak nan gwosè vid anvan D presizyon.
CNC fraisage
Pi bon pou:Figi · fant · pòch · kontou
Pwosesis prensipal pou plak plat ak profile.
Perçage & Tapping
Pi bon pou:Modèl boulon · fil · counterboes
Pozisyon twou egzat ak twou tape ak countersunk.
Sifas & Blanchard Manje
Pi bon pou:Flatness · paralelis
Grinds referans figi plat ak paralèl ak tolerans sere.
Profile & Edge D '
Pi bon pou:Eksteryè kontou · chanfrein
Mills eksteryè fòm, onglet ak reyon pa desen.
Ébavurage & Edge Fini
Pi bon pou:Bor · twou · manyen sekirite
Burr-bò ak chanfrein gratis pou kouch ak sekirite.
Materyèl Plak CNC
Pou plak, seleksyon materyèl depann souchaj ak rèd, pwa, anviwònman korozyon, mete ak aparans. Nou machin plak soti nan materyèl metal yo ki nan lis anba a - aliminyòm, asye pur, kabòn ak alyaj asye, kwiv, kwiv ak Titàn.
| Materyèl | Klas komen | Aplikasyon pou plak tipik | Avantaj kle yo |
|---|---|---|---|
| Aliminyòm | 6061-T6 · 6063-T5 · 7075-T6 · 5083 · 5052-H32 | Plak baz, lavabo chalè, plak estriktirèl, kouvri | Segondè fòs -a-pwa, rezistans korozyon, anodizable; 6061-T6 se estanda jeneral |
| Nerjaveèi asye | 303 · 304 · 304L · 316 · 316L · 17-4 PH | Marin, manje ak deyò plak, mete plak | Rezistans korozyon; 316L kostim anviwònman klori; 17-4 PH ajoute fòs |
| Kabòn & Alloy Steel | 1045 · 4140 · 4340 · Q355-kalite plak | Baz lou, plak aparèy, plak blocage | Segondè rèd ak fòs; soude ak pentire |
| Kwiv | C36000 gratis-koupe kwiv · C46400 naval kwiv | Plak enstriman, plak dekoratif, shims | Machinabilite ekselan, rezistans korozyon, ki pa-mayetik |
| Kwiv | C10100 (OFHC) · C11000 elektwolitik kwiv | Chalè-koule ak plak kondiktif | Segondè konduktiviti elektrik ak tèmik |
| Titàn | Klas 2 (CP) · Klas 5 (Ti-6Al-4V) | Plak marin, chimik ak lejè ki gen gwo fòs- | Eksepsyonèl rezistans korozyon ak pi bon fòs -pou-pwa |
Plak Presizyon & kontwòl dimansyon
Yon plak lokalize tout bagay ki monte sou li, kidonk karakteristik ki anba yo deside si asanble boulon san yo pa adapte. Nou machin yo nan desen, ak pi sere sou demann.
| Spesifikasyon | Kapasite tipik | Poukisa li enpòtan pou plak yo |
|---|---|---|
| Flatness | 0.02-0.05 mm pou chak 100 mm (tè a 0.01 mm) | Vrè sifas aliye; sele ak aliman pati yo |
| Paralelis (fas) | 0.02-0.05 mm pou chak 100 mm | De fas opoze kouri paralèl pou pile-anlè |
| Epesè | ± 0.02-0.05 mm (tè a ± 0.01 mm) | Espas ki konsistan ak fonksyon estriktirèl |
| Pozisyon twou (modèl) | ± 0.05-0.1 mm (presizyon a ± 0.02 mm) | Ekipman achte ak ankadreman boulon san retravay |
| Dyamèt twou | ± 0.01-0.05 mm; reamed nan H7 sou demann | Goumen epi fèmen-kote ki anfòm yo |
| Fant Lajè & Pozisyon | ± 0.03-0.05 mm | T-fant, ranje ajisteman ak clearance |
| Countersink / Counterbore | Pou fè desen (82.5 degre / 90 degre / 120 degre) | Flush fasteners ak priz-tèt clearance |
| Presizyon Fil | ISO 6g / 6H oswa pou chak desen | Sekirite fixation; fil tape ak freze |
| Sifas sifas | Ra 0.8-3.2 μm; Ra 0.2-0.8 μm tè | Sele figi, aparans, preparasyon kouch |
| Dimansyon kritik | ± 0.01 mm (presizyon a ± 0.005 mm) | Kalite-bon jan kalite ak plak aliyman |
Karakteristik kritik nou kontwole
Modèl twou- pozisyon twou ak dyamèt matche ak ekipman kwazman, alése kote kote yo mande pou goujon.
Flatness & Paralelis- kontwole sou figi referans pou plak yo chita ak aliman vre; tè kote sa nesesè.
Epesè ak Pile-Leve- inifòm epesè pou shims ak spacers kenbe clearance.
Fil- metrik, UNC/UNF ak fil espesyal ki gen pwofondè ak fòs kòrèk.
Kwen & Kwen- kwen chanfreiné, ebavure ak reyon pou chak desen pou sekirite ak adezyon kouch.
Idantifikasyon- nimewo pati oswa make lazè sou demann pou trasabilite ak asanblaj.
Tretman Chalè & Soulajman Estrès pou Plak CNC
Plak asye ki chaje ak plak aliminyòm ki gen gwo -fòs yo trete chalè jan desen an espesifye. Soulajman estrès apre degrossaj kenbe plak gwo ak mens plat anvan fini D '.
| Tretman Chalè | Klas ki aplikab yo | Pati Plak tipik |
|---|---|---|
| Pasè & Tanperaman | 1045 · 4140 · 4340 | Baz lou ak plak estriktirèl |
| Solisyon + Aje | 17-4 PH · 7075-T6 | Gwo -fòs Nerjaveèi ak aliminyòm plak |
| Soulaje estrès | Tout klas asye · 6061-T6 | Plak gwo ak mens anvan fini fraisage / fanm k'ap pile |
| Nòmalize | Kabòn asye plak | Soude-plak preparasyon ak estriktirèl |
Fini sifas pou plak CNC
Fini sifas pwoteje plak kont korozyon epi prepare yo pou asanble, penti oswa kondisyon aparans anodize.
Konvèsyon chimik
Electroless Nikèl Plating
Elektwopolisaj
Manto poud
| Sifas fini | Materyèl ki aplikab yo | Pati Plak tipik | Benefis prensipal |
|---|---|---|---|
| Anodizasyon (Tip II / Hard III) | 6061-T6 · 6063-T5 · 7075-T6 · 5083 | Baz, chalè-koule ak plak estriktirèl | Kowozyon ak rezistans mete; opsyon koulè |
| Konvèsyon Chimik (Kromat) | Klas aliminyòm | Penti-kouvèti ak gad yo | Pwoteksyon kondiktif korozyon; baz penti abazde |
| Electroless Nikèl Plating | 4140 · 4340 · 1045 · Aliminyòm | Plak idwolik ak endistriyèl | Pwoteksyon korozyon inifòm sou tout figi yo |
| Pasivasyon | 303 · 304 · 316L · 17-4 PH | Marin, manje ak plak deyò | Retire fè gratis, amelyore rezistans korozyon |
| Elektwopolisaj | 304 · 316L | Manje, medikal ak plak pwòp | Lis, pwòp, sifas klere |
| Zenk plating | Kabòn asye | Plak asye -bi jeneral | Pwoteksyon korozyon ekonomik |
| oksid nwa | 1045 · 4140 · 4340 | Plak endistriyèl ak machin | Pwoteksyon korozyon ekonomik; ba akimilasyon |
| Preparasyon poud / penti abazde | Steel · Aliminyòm | Plak estriktirèl ak deyò | Sifas pentire machinn-sou demann |
Kontwòl Kalite Plak
Nou enspekte plat, paralelis, modèl twou, epesè ak fil pandan tout pwodiksyon pou asire plak yo satisfè desen an epi rasanble kòrèkteman. Pou pwojè dokimante, nou ka bay sètifika materyèl ak dosye enspeksyon pou sipòte enspeksyon ou fèk ap rantre.
Enspeksyon pèpendikularite kare
Enspeksyon kalib wotè CMM
CMM sifas plak enspeksyon
Ale/Non-Ale Enspeksyon Kalib Fil
Enspeksyon Mikwomèt Pin Gauge
| Atik enspeksyon | Ekipman / Metòd | Pati Plak tipik |
|---|---|---|
| Flatness & Paralelis | CMM · Plak andigman & Endikatè · Granite Flat | Plak baz, aparèy ak referans |
| Pozisyon twou ak modèl | CMM · Kalib wotè | Plak baz, plak manifoul, enstalasyon |
| Dyamèt twou | Pin mezi · Mikwomèt · CMM | Twou boulon, twou goujon, counterboes |
| Epesè | Mikwomèt · kalib · CMM | Shims, spacers ak tout plak yo |
| Lajè plas ak pwofil | CMM · Étrier | T-fant, fant ajisteman |
| Enspeksyon fil | Ale/Non-Ale mezi fil yo | Twou Threaded ak poto |
| Sifas sifas | Tester brutality | Fermeture ak aparans figi |
| Verifikasyon materyèl | Spectrometer + Sètifika Materyèl | Matyè premyè k ap rantre (EN 10204 3.1 disponib) |
| Final Enspeksyon | CMM + Rapò Enspeksyon | Akseptasyon dimansyon final la |
Bezwen dokimante kontwòl kalite?Voye nou desen ou yo ak kondisyon enspeksyon yo.
Pwototip ak ba-Volim plak machining
Pwojè plak souvan kòmanse ak pwototip - nouvo konsepsyon, chèk anfòm sou asanble oswa ranplasman ki dwe teste anvan pwodiksyon an. Nou sipòtepwototip ak machin CNC volim ba-soti nan echantiyon sèl pou repete ti -lòd pakèt.
Pwototip D'
Pou nouvo desen, validation ak chèk anfòm.
Kantite tipik:1-10 pcs
Pwodiksyon volim ki ba-
Pou sistèm pilòt ak premye pwodiksyon kouri.
Kantite tipik:10–1,000+ pcs
Repete Pwodiksyon
Pou plak rezèv ak lòd renouvlab ak desen etabli.
Kantite tipik:Ki baze sou kondisyon pwojè yo
Apwopriye pou
Baz ak plak aliye
Fè egzèsis ak plak aparèy
Mete, shim ak spacer plak yo
Fè bak, fini ak kouvri plak yo
Manifold ak chalè-plak koule
Plak estriktirèl ak koutim machin
Anbalaj ak tan plon pou plak machin CNC
Anbalaj
Pwoteksyon sifas:Sache PE, fim pwoteksyon sou figi anodize ak poli
Pwoteksyon korozyon:Papye VCI pou plak asye nan transpò lòt bò dlo
Pwoteksyon Edge:Gad kwen sou demann pou chajman plak gwo
Lòd melanje:Ranje pa nimewo pati ak etikèt ak lis verifikasyon kantite
Anbalaj koutim:Kliyan -kondisyon anbalaj espesifik yo sipòte
Tipik tan plon
| Kalite lòd | Tipik tan plon |
|---|---|
| Pwototip | 5-10 jou travay |
| Ba-Lòd Volim | 10-20 jou travay |
| Lòd pwodiksyon an | 15-30 jou travay |
| Repete Lòd | 10-25 jou travay |
FAQ
K: 1. Ki plak machin CNC ou ka fabrike?
A: Nou fabrike plak baz koutim, plak aliye, plak fè egzèsis ak aparèy, plak mete, plak shim ak spacer, plak fè bak ak fen, plak manifoul, chalè -plak koule ak plak estriktirèl koutim ki soti nan desen kliyan yo.
K: 2. Ki materyèl ou machin plak soti nan?
A: Nou machin plak soti nan aliminyòm (6061-T6, 6063-T5, 7075-T6, 5083, 5052-H32), Nerjaveèi asye (303, 304, 304L, 316, 316L, 17-4 PH), kabòn ak alyaj, 410405, 410405, asye (C36000, C46400), kwiv (C10100, C11000) ak Titàn (Klas 2, Klas 5).
K: 3. Èske ou machin plak soti nan stock plak solid?
A: Wi. Nou machin plak soti nan plak koupe ak ba, kidonk tout figi, fant ak twou yo pwodui nan desen an - pi plat ak pi egzak pase fòme fèy-konstriksyon.
K: 4. Ki tolerans ou ka reyalize sou plak?
A: Nou tipikman kenbe 0.02-0.05 mm plat pou chak 100 mm (tè a 0.01 mm), ± 0.02-0.05 mm epesè, ± 0.05-0.1 mm pozisyon twou, ak ± 0.01 mm (presizyon ± 0.005 mm) sou dimansyon kritik.
K: 5. Èske ou ka moulen plak pou ekstrèm plat?
A: Wi. Nou ofri sifas ak Blanchard fanm k'ap pile pou pote figi referans a 0.01 mm plat ak paralelis kote desen an mande li.
K: 6. Èske ou ka machin komanse fouye ak tiyo modèl twou?
A: Wi. Nou fè egzèsis ak tiyo metrik, UNC/UNF ak fil espesyal, plis counterbores ak countersinks (82.5 degre / 90 degre / 120 degre) pou Fastener kole.
K: 7. Èske ou ka machin mens shim ak spacer plak?
A: Wi. Nou kenbe epesè a ± 0.02-0.05 mm (presizyon ± 0.01 mm) sou shims mens ak spacers pou pile egzat-leve.
K: 8. Èske ou ka machin chalè-koule ak plak kondiktif?
A: Wi. Nou machin aliminyòm finned / kanal chalè koule ak kwiv (C10100, C11000) plak kondiktif pou jesyon tèmik.
K: 9. Ki fini sifas ou ofri pou plak?
A: Anodizasyon (Type II / Hard III), kouch konvèsyon chimik, nikèl electroless, pasivasyon, electropolishing, zenk plating, oksid nwa ak penti-pare sifas machin.
K: 10. Èske ou ka ajoute T-slots ak karakteristik blocage?
A: Wi. Nou machinn T-slots, keyways ak blocage boss nan plak pou zouti ak aplikasyon pou fixation.
K: 11. Èske ou ka bay sètifika materyèl ak rapò enspeksyon?
A: Nou ka bay sètifika materyèl (EN 10204 3.1), rapò enspeksyon dimansyon, rapò CMM ak dosye plat sou demann.
K: 12. Èske ou aksepte desen 2D ak dosye CAD?
A: Nou ka travay nan STEP, STP, IGES, IGS, SolidWorks, DXF ak dosye desen 2D komen.
K: 13. Ki tan an plon tipik pou plak machin CNC?
A: Tan nòmal yo se 5-10 jou travay pou pwototip, 10-20 jou travay pou lòd volim ba-, ak 15-30 jou travay pou lòd pwodiksyon, tou depann de konpleksite, kantite, materyèl ak fini.
Voye desen 2D ou oswa dosye CAD 3D, klas materyèl, kantite ak kondisyon fini.
