CNC usinage broch
Materyèl PIN ak klas egzak: 4140/4340/52100 asye, 316L & 17-4 PH Nerjaveèi, 6061-T6 aliminyòm, C36000 kwiv, Klas 5 Titàn
CNC vire, centerless fanm k'ap pile, fraisage, woule fil ak tretman chalè
± 0.005 mm sou dyamèt; laprès, tranzisyon ak klas anfòm clearance ki disponib
Kwòm difisil, nikèl electroless, pasivasyon ak fini tè san sant-
Nou fabrike koutimCNC usinage brochsoti nan desen kliyan ak dosye CAD, ki gen ladanbroch goujon, broch clevis, broch pivot, broch lokalize, broch gid, broch cône, broch rainure, broch file ak poto, boul-kò pin fèmen, ejector ak broch nwayo, aliyman ak broch charnyèr. Nou CNC vire, san sant fanm k'ap pile, fraisage, woule fil ak chalè-kapasite tretman yo sipòte sere -pin tolerans pou jig ak enstalasyon, zouti, machin, tiyo, ponp, otomobil, maren ak automatisation.
Yon peny lokalize, aliman, pivote, transmèt chaj oswa kenbe konpozan - konsadyamèt, klas anfòm, dwat, wonn, chanfrein, twou kwa ak fini sifasse karakteristik yo ki deside si li travay. Nou machin broch soti nankabòn ak alyaj asye (1045, 1144, 4140, 4340, 52100, 8620), Nerjaveèi (303, 304, 316L, 17-4 PH), aliminyòm (6061-T6, 7075-T6), kwiv ak kwiv (C00, C0360), C0360 kwiv (C10100, C11000, C17200) ak Titàn (Klas 2, Klas 5), ak tretman chalè, plating ak fanm k'ap pile espesifye nan desen an. Pati yo fabrike nan dimansyon espesifye, tolerans, materyèl ak kondisyon fini, ak sètifika materyèl ki disponib sou demann.
Kalite CNC usinage broch nou fabrike
Nou machin nan yon pakèt kalite PIN. Anba a se pi komen yo; si desen ou a montre yon konfigirasyon diferan, voye li pou revizyon.
Dowel Pins
Precision broch goujon dwat ak conique pou lokalize ak aliyman, ak tè oswa vire dyamèt anfòm klas la.
Materyèl:52100 · 4140 · 8620 · 303 · 17-4 PH
Clevis & Pivot Pins
Broch ki gen twou kwa pou koton oswa pikèt kenbe, yo itilize nan jwenti clevis, lyen ak pivot.
Materyèl:4140 · 316L · 17-4 PH · C36000 · Klas 5 Titàn
Lokalize Pins
Pinch lokalize aparèy ak zouti ki gen dyamèt kontwole, chanfren ak baz pou peze-anfòm oswa vis-.
Materyèl:52100 · 4140 · 17-4 PH · 303 · 6061-T6
Gid Pins
Gid ak broch lidè pou mouri, mwazi ak glisad lineyè, ak dyamèt fè tèt di ak tè.
Materyèl:52100 · 4140 · 8620 · 17-4 PH
Pins Taper
Broch koni (pa egzanp:. 1:50 koni) pou asanble pwòp tèt ou-bloke ak arbr-a-koneksyon moyeu.
Materyèl: 1045 · 4140 · 316L · C36000

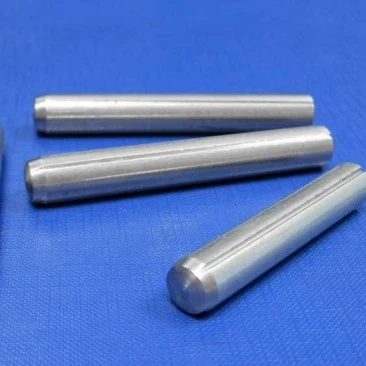

Broch Groove
Broch ak genyen siyon longitudinal ki fèmen nan twou a ak yon anfòm pou laprès, pou retansyon senp.
Materyèl:1045 · 4140 · 303 · 17-4 PH
Threaded Pins & Potoyon
Broch ki gen pwent file, plen-bouch fil ak broch file etap etap pou aplikasyon reglabl ak kenbe.
Materyèl:4140 · 4340 · 316L · 17-4 PH · 6061-T6
Boul-Kò PIN KÒL
Kò machinn pou -boule degaje rapid-pin fèmen, ak karakteristik twou presi ak renur pou konpozan detansyon reyini.
Materyèl:303 · 304 · 316L · 17-4 PH · 4140
Ejector & Nwayo Pins
Ejektè ak broch nwayo pou mwazi piki ak zouti -moute, ak dyamèt kontwole ak sifas ki fè tèt di, ki reziste -.
Materyèl:52100 · 4140 · 8620 · H13-kalite asye travay cho
Aliyman & Docking Pins
Aliyman ak broch debakadè pou asanble gide, kouti rapid ak pwezante panèl.
Materyèl:17-4 PH · 4140 · 316L · 6061-T6
Broch charnyèr
Gon ak pivote broch pou pòt yo, kouvèti ak lyen yo, ak pwent kontre oswa bride ak karakteristik retansyon.
Materyèl: 4140 · 316L · C36000 · 6061-T6
Enstriman ak broch presizyon
Ti broch presizyon pou enstriman, detèktè ak mekanis, ak dyamèt mikron ak fini amann.
Materyèl:17-4 PH · 316L · 52100 · C17200 · C36000
Gen yon PIN Custom? Voye desen ou a
CNC D' pwosesis pou broch
CNC vire
Pi bon pou:Dyamèt · koni · chanfren · etap · reyon
Pwosesis prensipal la pou pifò broch; kontwole OD, longè, cône ak fen karakteristik.
Manje san sant
Pi bon pou:Precision OD · broch goujon · broch gid
Kenbe dyamèt sere (klas h6/m6) ak fini amann sou longè PIN konplè a.
CNC fraisage
Pi bon pou:Twou kwa · plat · rainures · fant · bout hex
Pou karakteristik freze sou kò pin ak tèt.
Fil woule & Koupe
Pi bon pou:Broch fil · poto · vis zepòl
Fil metrik ak UNC/UNF; woule amelyore fòs fil.
Cylindrique & OD Manje
Pi bon pou:Broch fè tèt di · kote yo pote-dyamèt klas · cône
Rive Ra 0.1-0.4 μm ak dyamèt presi sou broch fè tèt di toujou.
Polisaj & Debavure
Pi bon pou:Chanfrein kwen · sifas glisman · broch kosmetik
Retire burrs ak kwen byen file; fini poli pou glisman ak broch enstriman.
CNC Pin materyèl
Pou broch, seleksyon materyèl depann souchaj, anfòm, mete, korozyon, tanperati ak si PIN la fè tèt di. Nou machin broch soti nan materyèl metal ki nan lis anba a - aliminyòm, kwiv ak kwiv, asye pur, kabòn ak alyaj asye, ak Titàn.
| Materyèl | Klas komen | Aplikasyon Pin tipik | Avantaj kle yo |
|---|---|---|---|
| Kabòn & Alloy Steel | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 · H13-type | Broch goujon, broch gid, broch clevis, broch ejector, broch lokalize | Segondè fòs ak hardenability; 52100 ak H13-tip yo estanda pou broch zouti fè tèt di toujou |
| Nerjaveèi asye | 303 · 304 · 304L · 316 · 316L · 17-4 PH · 410 · 420 | Broch gon, broch gon, broch maren ak manje, kò boul-lock, broch enstriman | Kowozyon ak rezistans ijyèn; 17-4 PH ajoute gwo fòs; 303 machin yo lib |
| Aliminyòm | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | Broch lokalize ki lejè, broch robo ak automatisation, broch aliyman | Ba pwa, anodizable, fasil pou machin; 7075-T6 ofri pi gwo fòs aliminyòm |
| Kwiv & Bwonz | C36000 gratis-koupe kwiv · C46400 naval kwiv · C93700 an kwiv | Broch gon, broch enstriman, pivo ki pa-mayetik, broch ki reziste-kowozyon | Ekselan machinabilite, rezistans korozyon ak pwopriyete ki pa-mayetik |
| Kwiv | C10100 (OFHC) · C11000 kwiv elektwolitik · C17200 kwiv beryllium | Broch kondiktif, Capteur ak broch kontak, broch elektwòd | Segondè konduktiviti elektrik ak tèmik; C17200 ajoute gwo fòs ak pwopriyete prentan |
| Titàn | Klas 2 (CP) · Klas 5 (Ti-6Al-4V) | Broch marin ak chimik, broch medikal, broch ki lejè -fòs | Eksepsyonèl rezistans korozyon, gwo fòs-a-pwa, ki pa-mayetik |
Pin Fits & Fit Classes
Pifò broch yo travay pa yon anfòm kontwole nan yon twou - peze anfòm pou retansyon pèmanan, tranzisyon anfòm pou aplikasyon lokal, oswa clearance anfòm pou glisman ak pivote. Nou machin dyamèt PIN nan klas ISO anfòm jan sa espesifye nan desen an.
| Anfòm Klas | ISO anfòm (tipik) | Aplikasyon Pin tipik | Karakteristik |
|---|---|---|---|
| Peze Fit | m6 · n6 · p6 | Dowel broch, lokalize broch, broch ejector | PIN kenbe byen fèm nan twou a; mande pou peze oswa asanblaj tèmik |
| Tranzisyon anfòm | h6 · h7 · k6 | Pins aparèy, broch aliyman | Limyè entèferans nan clearance limyè; kote egzat ak fòs modere |
| Clearance Fit | g6 · f7 · e8 | Broch pivot, broch pivot, broch charnyèr | Glisman oswa pivote clearance; espas kontwole pou wotasyon |
Karakteristik kritik nou kontwole
Dyamèt & anfòm- te kontwole OD nan klas anfòm ISO ki nesesè yo sou tout longè PIN la.
Dwatity & Roundness- kenbe sere sou zepeng long ak presizyon pou evite mare nan twou a.
Chanfren & Reyon- chanfrein fen, koni ak reyon kwen pou chak desen pou ensèsyon fasil ak chèz.
Cross Twou & Fant- pozisyon egzat ak gwosè pou broch, broch kenbe ak karakteristik fèmen.
Fil- metrik, UNC/UNF ak fil espesyal ak dyamèt anplasman kontwole sou broch file ak poto.
Sifas fini- sifas glisman tè oswa poli ak brutality kontwole.
Tretman chalè pou broch CNC
Broch fè tèt di yo komen nan aplikasyon pou zouti ak mete. Tretman chalè espesifye nan desen an epi aplike anvan fini fanm k'ap pile nan dyamèt kritik.
| Tretman Chalè | Klas ki aplikab yo | Pati tipik PIN | Benefisye |
|---|---|---|---|
| Atravè redi ak tanperaman | 52100 · 4140 · 4340 · H13-tip | Broch goujon, broch gid, broch ejector | Inifòm dite ak rezistans mete nan seksyon an |
| Karburizasyon | 8620 · 5120 · 20CrMnTi | Broch goujon, broch clevis, broch lokalize | Segondè dite sifas (58-62 HRC) ak nwayo difisil |
| Nitruration / Nitruration gaz | 38CrMoAlA · 4140 | Gid presizyon ak broch enstriman | Segondè dite sifas ak deformation ki ba |
| Endiksyon redi | 1045 · 4140 · 4340 | Broch Clevis, broch charnyèr, sifas mete | Sifas difisil, ki reziste -ki gen nwayo difisil |
| Solisyon + Aje | 17-4 PH · 7075-T6 | Nerjaveèi ak aliminyòm gwo -pin fòs | Segondè fòs ak rezistans korozyon |
| Soulaje estrès | Tout klas asye | Broch presizyon anvan fanm k'ap pile | Amelyore estabilite dimansyon |
Pin Machining Tolerans & Espesifikasyon
Pèfòmans PIN depann sou kontwòl fèmen nan dyamèt, dwat ak anfòm. Nou kenbe karakteristik ki anba yo nan desen, ak pi sere sou demann.
| Spesifikasyon | Kapasite tipik | Aplikasyon Pin tipik |
|---|---|---|
| Dyamèt (OD) | ±0.01 mm (presizyon jiska ±0.005 mm; san sant-tè pou anfòm klas la) | Broch goujon, broch lokalize, broch gid, dyamèt kote yo pote |
| Longè | ± 0.02-0.05 mm | Longè peny an jeneral, pozisyon zepòl yo |
| Dwat | Jiska 0.01 mm/100 mm | Broch goujon long, broch gid |
| Roundness / Cylindricity | Jiska 0.002-0.005 mm | Kote -dyamèt zepeng klas |
| Taper (bwouy taper) | ± 0.01 mm pou chak 100 mm sou cône | Broch koni, zepeng oto-bloke |
| Chanfren & Reyon | ± 0.05-0.1 mm | Chanfren fen, reyon kwen |
| Pozisyon twou kwa ak gwosè | ± 0.05-0.1 mm | Broch Clevis, twou retansyon, twou cotter |
| Konsantrisite (fil nan kò) | Jiska 0.01-0.02 mm | Broch fil ak poto |
| Rugosité andigman | Ra 0.4-1.6 μm estanda; Ra 0.1-0.4 μm tè; Ra 0.05-0.2 μm poli | Sifas glisman, dyamèt kote yo pote, broch enstriman |
| Tolerans fil | ISO 6g / 6H oswa pou chak desen | Metrik, UNC/UNF ak fil espesyal |
Fini sifas pou broch CNC
Fini sifas pwoteje dyamèt pin kont mete ak korozyon epi li satisfè kondisyon fonksyonèl ak vizyèl aplikasyon an.
| Sifas fini | Materyèl ki aplikab yo | Pati tipik PIN | Benefis prensipal |
|---|---|---|---|
| Hard Chrome Plating | 1045 · 4140 · 4340 | Broch gid, broch ejector, broch clevis | Sifas ki di, ki reziste -kowozyon-ki reziste |
| Electroless Nikèl Plating | 4140 · 1045 · Steel · Aliminyòm | Lokalize broch, broch enstriman, broch ponp | Inifòm mete ak pwoteksyon korozyon ak rasanbleman ki ba |
| oksid nwa | 1045 · 4140 · 4340 | Broch asye -bi jeneral | Pwoteksyon korozyon ekonomik ak konstriksyon ki ba |
| Zenk plating | Kabòn asye | Broch -bizon jeneral ak broch clevis | Pwoteksyon korozyon ekonomik |
| Pasivasyon | 303 · 304 · 316L · 17-4 PH | Nerjaveèi, gon ak broch maren | Retire fè gratis, amelyore rezistans korozyon |
| Elektwopolisaj | 316L · 304 | Pinch manje, medikal ak maren | Lis, pwòp sifas; amelyore rezistans korozyon |
| Anodizasyon (Tip II / Hard III) | 6061-T6 · 7075-T6 | Aliminyòm lokalize ak aliyman broch | Mete ak rezistans korozyon; izolasyon |
| Tè / Poli fini | Tout asye · Nerjaveèi · Titàn | Broch goujon, broch gid, sifas glisman | Ra 0.1-0.4 μm tè; Ra 0.05-0.2 μm poli |
Kontwòl Kalite PIN
Nou enspekte dyamèt, adapte, dwat, twou kwa, fil ak kondisyon sifas pandan tout pwodiksyon asire broch satisfè desen an. Pou pwojè dokimante, nou ka bay sètifika materyèl ak dosye enspeksyon pou sipòte enspeksyon ou fèk ap rantre.
| Atik enspeksyon | Ekipman / Metòd | Pati tipik PIN |
|---|---|---|
| Dyamèt PIN | Mikwomèt · CMM · Ale/Non-Ale kalib bag | Dowel broch, lokalize broch, kote yo pote dyamèt |
| Longè | Mikwomèt · CMM | Longè peny an jeneral, pozisyon zepòl yo |
| Dwat | Rele Endikatè · CMM | Broch goujon long, broch gid |
| Roundness / Cylindricity | Roundness tèsteur / CMM | Kote -dyamèt zepeng klas |
| Cône | Sine Bar / CMM | Taper broch |
| Lakwa twou / Groove | Ale/Non-Ale · CMM | Broch Clevis, twou retansyon, broch rainure |
| Enspeksyon fil | Ale/Non-Ale mezi fil yo | Broch fil ak poto |
| Rugosité andigman | Tester brutality | Sifas glisman, kote yo pote dyamèt |
| Dite (chalè-trete) | Tester dite | Fè tèt di toujou asye ak 17-4 broch PH |
| Verifikasyon materyèl | Spectrometer + Sètifika Materyèl | Matyè premyè k ap rantre (EN 10204 3.1 disponib) |
| Final Enspeksyon | CMM + Rapò Enspeksyon | Akseptasyon dimansyon final la |
Bezwen dokimante kontwòl kalite?Voye nou desen ou yo ak kondisyon enspeksyon yo.
Pwototip ak ba-Volim PIN machining
Pwojè Pin souvan kòmanse ak pwototip - nouvo enstalasyon, nouvo konsepsyon oswa ranplasman ki dwe teste anvan pwodiksyon an. Nou sipòtepwototip ak machin CNC volim ba-soti nan echantiyon sèl pou repete ti -lòd pakèt.
Pwototip ak ba-Volim PIN machining
Pwototip D'
Pou nouvo desen, validation ak ranplasman.
Kantite tipik:1-10 pcs
Pwodiksyon volim ki ba-
Pou sistèm pilòt ak premye pwodiksyon kouri.
Kantite tipik:10–1,000+ pcs
Repete Pwodiksyon
Pou broch rezèv ak lòd renouvlab ak desen etabli.
Kantite tipik:Ki baze sou kondisyon pwojè yo
Apwopriye pou
Dowel, lokalize ak gid broch
Klevis, pivot ak broch charnyèr
Conique ak rainure broch
Broch fil ak poto
Boul-lock kò pin
Ejector, nwayo ak broch enstriman
Anbalaj ak tan plon pou CNC broch
Anbalaj
Pwoteksyon endividyèl:Sak PE, kim, oswa fim pwoteksyon pou dyamèt tè ak poli
Pwoteksyon korozyon:Papye VCI ak lwil oliv pou broch asye nan transpò lòt bò dlo
Pin presizyon:Foam foure ak konpatiman separe pou dyamèt kritik ak fil
Broch fè tèt di:Lwil oliv oswa rouye prevantif aplike apre fini fanm k'ap pile
Anbalaj Custom:Nimewo pati yo, etikèt, kantite, ak kondisyon espesifik pou anbalaj kliyan-
Tipik tan plon
| Kalite lòd | Tipik tan plon |
|---|---|
| Pwototip | 5-10 jou travay |
| Ba-Lòd Volim | 10-20 jou travay |
| Lòd pwodiksyon an | 15-30 jou travay |
| Repete Lòd | 10-25 jou travay |
FAQ
K: Ki broch machin CNC ou ka fabrike?
A: Nou fabrike broch goujon koutim, broch clevis, broch pivot, broch lokalize, broch gid, broch cône, broch rainure, broch file ak poto, boul -kò pin fèmen, ejector ak broch nwayo, aliyman ak broch charnyèr soti nan desen kliyan.
K: Ki materyèl ou machin broch soti?
A: Nou machin broch soti nan kabòn ak alyaj asye (1045, 1060, 1144, 4140, 4340, 5120, 52100, 8620, H13-type), Nerjaveèi asye (303, 304, 304L, 316, 316L, 316L, 4, 0, 174L, 316L, 4, 174L, 3164L, 3164L, 3164L, 3164L, 304L aliminyòm (6061-T6, 6063-T5, 7075-T6, 2024-T3), kwiv ak an kwiv (C36000, C46400, C93700), kwiv (C10100, C11000, C17200) ak Titàn (Grade 5).
K: Ki tolerans machin CNC ou ka reyalize sou broch?
A: Pou dyamèt nou tipikman kenbe ± 0.01 mm, ak machin presizyon desann nan ± 0.005 mm. Centerless-pin goujon tè yo ka kenbe nan klas ISO anfòm tankou h6, m6, p6, g6 dapre desen an.
K: Èske ou ka machin goujon pou yon peze-anfòm oswa glise-anfòm?
A: Wi. Nou machin goujon ak pikèt lokalize pou peze anfòm (m6, n6, p6), tranzisyon anfòm (h6, k6) ak clearance anfòm (g6, f7) klas, ak fanm k'ap pile centerless pou dyamèt ki pi sere.
K: Èske ou ka machin broch clevis ak twou kwa?
A: Wi. Nou machin clevis ak pivot pins ak twou kwa pou broch klòch ak repwan broch, ak pozisyon twou egzat ak gwosè nan 4140, 316L, 17-4 PH ak Klas 5 Titàn.
K: Èske ou ka bay broch fè tèt di ak tè?
A: Wi. Nou bay nan -pin ki fè tèt di, carburized, nitrure ak endiksyon-fè tèt di nan klas tankou 52100, 4140, 4340, 8620 ak 38CrMoAlA, ak OD fanm k'ap pile nan Ra 0.1-0.4 μm.
K: Èske ou ka machin fil broch ak poto?
A: Wi. Nou machinn broch fil ak poto ak fil metrik, UNC/UNF ak fil espesyal, ki gen ladan poto fil plen- ak broch fil etap etap.
K: Èske ou ka machin ejector ak broch nwayo pou mwazi?
A: Wi. Nou machin ejector ak nwayo broch soti nan 52100, 4140, 8620 ak H13-tip cho-travay asye, ak fè tèt di ak dyamèt tè pou zouti mwazi.
K: Èske ou ka bay sètifika materyèl ak rapò enspeksyon?
A: Wi. Nou ka bay sètifika materyèl (EN 10204 3.1), rapò enspeksyon dimansyon, rapò CMM, dosye fini sifas ak rapò dite sou demann.
K: Èske ou aksepte desen 2D ak dosye CAD?
A: Nou ka travay nan STEP, STP, IGES, IGS, SolidWorks, DXF ak dosye desen 2D komen.
K: Èske w sipòte pwototip ak pwodiksyon volim ki ba?
A: Wi. Nou sipòte kantite pwototip soti nan 1-10 moso, pwodiksyon volim ki ba -de 10-1,000+ moso, osi byen ke lòd pwodiksyon repete pou broch estanda ak espesyal.
K: Ki tan an tipik plon pou CNC machined broch?
A: Tan nòmal yo se 5-10 jou travay pou pwototip, 10-20 jou travay pou lòd volim ki ba-, ak 15-30 jou travay pou lòd pwodiksyon, tou depann de konpleksite, kantite, materyèl ak fini.
