CNC usinage Fittings
Nou fabrike koutimCNC usinage ekipmansoti nan desen kliyan ak dosye CAD, ki gen ladankoud, tee ak kwa fittings, kouple, sendika, adaptè, redukteur, kawoutchou barbs ak tij, konpresyon kò Fitting, instrumentation Fitting kò, ferrules ak manch rad, ekipman banjo ak blòk manifoul koutim.. Nou CNC vire, fraisage, perçage, raz ak fil-koupe kapasite pwodwi koule-fitting sere pou idwolik, pneumatik, instrumentation, likid ak sistèm gaz, ponp, tiyo ak ekipman pwosesis.
Yon fitting konekte, redireksyon, fini oswa sele yon liy - konsapresizyon fil, sele jeyometri figi, aliyman twou, epesè miray ak fini sifas yodeside si li kenbe presyon. Nou machin fittings soti nanNerjaveèi asye (303, 304, 304L, 316, 316L, 17-4 PH), kwiv ak an kwiv (C36000, C46400, C95400), kabòn ak alyaj asye (1045, 1144, 4140, 4340, 4340, 4340, 4340, 4340, 4340, 4340, 4340, 4340), aliminyòm (C10100, C11000) ak Titàn (Klas 2, Klas 5), ak plating ak fini espesifye nan desen an. Pati yo fabrike nan dimansyon espesifye, tolerans, materyèl ak kondisyon presyon, ak sètifika materyèl ki disponib sou demann.
Kalite CNC usinage Fittings nou fabrike
Nou machin nan yon pakèt kalite Fitting. Anba a se pi komen yo; si desen ou a montre yon konfigirasyon diferan, voye li pou revizyon.
Fittings koud
45 degre ak 90 degre koud ak pwent fil, brase oswa soude.
Materyèl: 316L · 303 · C36000 · 4140
Tee & Cross Fittings
Twa{0}} ak kat-fittings pou liy branch ak melanje.
Materyèl: 316L · 304 · C36000 · 6061-T6
Couplings & Unions
Akoupleman dwat ak inyon ak desen kaptif-nen oswa figi plat-.
Materyèl:316L · C36000 · 4140 · Klas 5 Titàn
Adaptè & redukteur
File-a-adaptè fil, diminye bagou ak ekipman etap.
Materyèl: 303 · 316L · C36000 · 4140
Kawoutchou Barbs & Tij
Tij fil ak ke pou koneksyon fleksib ak tib.
Materyèl: C36000 · 316L · 6061-T6

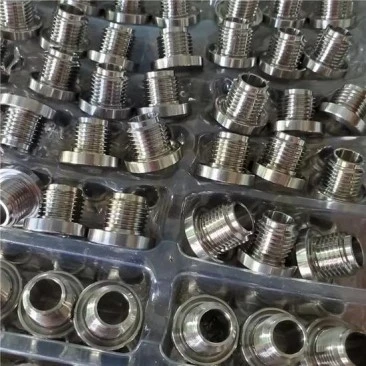

Konpresyon Fitting Kò
Kò konpresyon ak nwa pou koneksyon tib-a-fil.
Materyèl: 316L · C36000 · 6061-T6
Ferrules & manch
Ferrules machined ak chemiz manch sipò pou grip tib.
Materyèl:316L · 17-4 PH · C36000
Fittings Instrumentation
Kalib, valv ak manifoul Fitting kò pou liy pwosesis.
Materyèl:316L · 316L VIM-VAR · 17-4 PH
Banjo Fittings
Banjo boulon ak kò ki gen-koule kwaze perçage.
Materyèl: 316L · C36000 · 6061-T6
Flare & Kòn Fittings
Fize 37 degre / 45 degre ak kòn-fitting chèz pou metal-a-metal sele.
Materyèl: 316L · C36000 · 4140
O-Boss ak Fittings Face Seal
ORB ak ORFS ploge, pivote ak adaptè ak O-renur bag.
Materyèl:4140 · 4340 · 316L · 17-4 PH
Blòk Manifoul Custom
Blòk pere ak pò entegre plizyè fonksyon Fitting.
Materyèl: 6061-T6 · 316L · 4140 · C36000
Èske w gen yon Fitting Custom? Voye desen ou a
CNC machining pwosesis pou Fittings
CNC vire
Pi bon pou:Kò · èg · nen · fil
Pwosesis prensipal la pou kò yo sere wonn ak fòm fen.
CNC fraisage
Pi bon pou:Flats · twou kwa · pò · egzèsis banjo
Pou karakteristik fraisage, pò manifoul ak perçage kwa.
Koupe fil ak toubiyon
Pi bon pou:NPT · BSPP · metrik · UN fil
Yon sèl -pwen ak mouri-koupe fil ak dyamèt anplasman kontwole.
Perçage & raz
Pi bon pou:raz · travèse pasaj · manifoul
Egzat nan ak entèseksyon twou pou chemen koule.
Fermeture figi D'
Pi bon pou:Chèz kòn · fas flare · fas ORFS
Ang machin ak fini sifas pou koule sere -.
Ébavurage & Netwayaj
Pi bon pou:Fil · twou · twou kwa
Burr-pasaj koule gratis; bato yo retire epi netwaye anvan anbalaj.
CNC Fitting Materyèl
Pou ekipman, seleksyon materyèl depann soukonpatibilite likid, presyon, tanperati, anviwònman korozyon ak mete fil. Nou machin ekipman ki soti nan materyèl metal ki nan lis anba a - Nerjaveèi, kwiv ak kwiv, kabòn ak alyaj asye, aliminyòm, ak Titàn.
| Materyèl | Klas komen | Aplikasyon Fitting tipik | Avantaj kle yo |
|---|---|---|---|
| Nerjaveèi asye | 303 · 304 · 304L · 316 · 316L · 316L VIM-VAR · 17-4 PH | Fittings instrumentation, kò konpresyon, pwosesis ak ekipman maren | Gwo rezistans chimik ak klori korozyon; 303 machin lib; 17-4 PH ajoute fòs |
| Kwiv & Bwonz | C36000 gratis-koupe kwiv · C46400 naval kwiv · C95400 aliminyòm kwiv | Kawoutchou barbs, adaptè, kouple, pneumatic ak ekipman dlo | Ekselan machinability, bon rezistans korozyon, sele fil serye |
| Kabòn & Alloy Steel | 1045 · 1144 · 4140 · 4340 | Fittings idwolik ORB ak ORFS, adaptè segondè -presyon | Segondè fòs pou sèvis presyon; fil hardenable ak figi poze sele |
| Aliminyòm | 6061-T6 · 6063-T5 · 7075-T6 | Fittings chanm konpwesyon lè, blòk manifoul, sistèm likid ki lejè | Pwa ki ba, anodiz, korozyon -rezistan, fasil pou machin |
| Kwiv | C10100 (OFHC) · C11000 elektwolitik kwiv | Fittings kondiktif, konpozan liy vakyòm ak kriyojenik | Segondè konduktiviti tèmik ak elektrik; ekselan konpòtman brasaj |
| Titàn | Klas 2 (CP) · Klas 5 (Ti-6Al-4V) | Ekipman marin, chimik ak dlo lanmè | Eksepsyonèl rezistans korozyon ak fòs -a-pwa |
Dimansyon materyèl nou an.Nou machin fittings soti nanNerjaveèi, kwiv ak kwiv, kabòn ak alyaj asye, aliminyòm, ak Titàn, ki kouvri kondisyon presyon, korozyon ak likid -konpatibilite nan pifò aplikasyon pou Fitting.Pou yon nòt espesyal, voye desen ou a pou revizyon.
Estanda Fil & Kalite Koneksyon
Fittings sele nan fil yo ak figi yo, kidonk nou machin fòm fil ak jeyometri sele nan estanda ki aplikab yo. Anba a se pi komen yo; fil espesyal yo usinage pou chak desen.
| Fil / Koneksyon | Estanda | Metòd sele | Itilizasyon tipik |
|---|---|---|---|
| NPT / NPTF | ANSI/ASME B1.20.1 | Conique fil ak selan | Jeneral ekipman tiyo endistriyèl |
| BSPP (G) | ISO 228-1 / BS 2779 | Fil paralèl ak sele kole oswa figi | Ekipman Ewopeyen an, idwolik |
| BSPT (R) | ISO 7-1 | Conique fil ak selan | Koneksyon tiyo Ewopeyen an |
| ISO metrik | ISO 261 / ISO 965 | Fil paralèl ak O-ring oswa garnitur | Machin ak automatisation |
| UN / UNF | ASME B1.1 | Fil paralèl ak Joint oswa O-ring | Enstriman, ekipman Nò Ameriken |
| O-Boss (ORB) | SAE J514 | O-ring sou bòs machin | Adaptè pò idwolik |
| O-Seal Face Seal (ORFS) | SAE J1453 | O-ring sou figi plat | Gwo -idwolik presyon |
| Flare 37 degre (JIC) | SAE J514 | Metal-a-kòn fize metal | Fitting tib idwolik |
| Flare 45 degre (SAE) | SAE J512 | Metal-a-kòn fize metal | Liy tib presyon ba- |
| Konpresyon (ferule) | ISO 8434-1 / DIN 2353 | Mòde-tipe férule sou tib | Enstrimantasyon ak tib idwolik |
Karakteristik kritik nou kontwole
Jeyometri fil- dyamèt anplasman, koni ak fòm tcheke avèk Go/No-Ale kalib nan estanda fil la.
Sele Faces- ang kòn, fas flare ak rainur bag O-masinen ak bon fini pou koule-sele sere.
Aliyman Bore- travèse ak kwaze perçage pozisyone avèk presizyon pou pasaj koule ki kwaze yo rankontre pwòp.
Epesè miray la- kontwole pou evalyasyon presyon, espesyalman nan perçage kwa ak seksyon hex.
Retire Burr- pasaj koule yo debavure epi netwaye; pa gen okenn chips ki lach anbake andedan ekipman yo.
Hex & kle plat- atravè-dimansyon plat yo kontwole pou bon koupl enstalasyon yo.
Tretman chalè pou CNC Fittings
Tretman chalè ogmante fòs Fitting pou sèvis presyon epi li espesifye nan desen an. Li aplike anvan D 'final nan fil ak poze sele fas kote yo mande yo.
| Tretman Chalè | Klas ki aplikab yo | Pati Fitting tipik |
|---|---|---|
| Pasè & Tanperaman | 4140 · 4340 · 1045 | Idwolik ORB / ORFS adaptè, kouple |
| Endiksyon redi | 1045 · 4140 | Nen fil, figi poze sele |
| Solisyon + Aje | 17-4 PH · 7075-T6 | Gwo -fittings en pwesyon |
| Soulaje estrès | Tout klas asye | Kò machinn anvan anfile |
Fitting Machining Tolerans & Espesifikasyon
Pèfòmans Fitting depann sou presizyon fil ak sele -jeometri figi. Nou kenbe karakteristik ki anba yo nan desen, ak pi sere sou demann.
| Spesifikasyon | Kapasite tipik | Aplikasyon Fitting tipik |
|---|---|---|
| Dimansyon kritik | ± 0.01 mm (presizyon a ± 0.005 mm) | Sele figi, mezire-bon jan kalite pati yo |
| Tolerans fil | Dapre estanda (egzanp ISO 6g/6H, ANSI 2A/2B); Ale/Non-Ale mezire | NPT, BSPP, metrik, UN/UNF fil |
| Fermeture ang figi | ± 0.5 degre sou kòn ak chèz fize | JIC 37 degre ak SAE 45 degre fize ekipman |
| Dyamèt twou | ± 0.03-0.05 mm | Pasaj koule, priz tib |
| Pozisyon twou kwa | ± 0.05-0.1 mm | Banjo egzèsis, pasaj manifoul |
| Konsantrisite (fil pou twou) | Jiska 0.01-0.02 mm | Couplings, kò konpresyon |
| O-Ring Groove | ± 0.02-0.05 mm sou lajè ak dyamèt | ORB, ORFS ak ekipman manifoul |
| Atravè Flats (Hex) | ± 0.05-0.1 mm | Kò, nwa, boulon banjo |
| Rugosité andigman | Ra 0.8-1.6 μm estanda; Ra 0.4 μm poze sele figi | Syèj kòn, figi flare, figi O-ring |
Fini sifas pou CNC Fittings
Fini sifas pwoteje ekipman kont korozyon ak mete epi kenbe fil ak fas sele pwòp ak fonksyonèl.
| Sifas fini | Materyèl ki aplikab yo | Pati Fitting tipik | Benefis prensipal |
|---|---|---|---|
| Electroless Nikèl Plating | 4140 · 4340 · 1045 · Aliminyòm | Adaptè idwolik, ekipman presyon wo- | Pwoteksyon korozyon inifòm sou fil ak kò |
| Hard Chrome Plating | 4140 · 4340 | Mete sifas yo, sipò tib | Difisil, sifas ki reziste - |
| Pasivasyon | 303 · 304 · 316L · 17-4 PH | Enstrimantasyon ak ekipman pwosesis | Retire fè gratis, amelyore rezistans korozyon |
| Elektwopolisaj | 316L · 304 | Manje, medikal ak ekipman pwòp pwosesis - | Lis, pasaj koule pwòp |
| Anodizasyon (Tip II / Hard III) | 6061-T6 · 7075-T6 | Fittings chanm konpwesyon lè, blòk manifoul | Kowozyon ak rezistans mete |
| oksid nwa | 1045 · 4140 · 4340 | Fittings asye jeneral -bi | Pwoteksyon korozyon ekonomik |
| Nikèl Plating | C36000 · C46400 kwiv | Barb kwiv ak adaptè | Dirab fini klere pou sèvis korozivite |
| Zenk plating | Kabòn asye | Ekipman -bi jeneral | Pwoteksyon korozyon ekonomik |
Fitting Kontwòl Kalite
Nou enspekte fil, fas poze sele, twou ak perçage kwa pandan tout pwodiksyon pou asire ekipman satisfè desen an ak sele jan sa vle di. Pou pwojè dokimante, nou ka bay sètifika materyèl ak dosye enspeksyon pou sipòte enspeksyon ou fèk ap rantre.
| Atik enspeksyon | Ekipman / Metòd | Pati Fitting tipik |
|---|---|---|
| Enspeksyon fil | Ale/Non-Go Thread Gauges (NPT, BSPP, metrik, UN) | Tout ekipman Threaded ak adaptè |
| Sele jeyometri figi | CMM · Angle Gauges · Profilometer | Fize, kòn ak figi ORFS |
| Bore & Cross Twou | Pin Gauges · CMM | Kò, ekipman banjo, manifoul |
| Dimansyon kritik | Mikwomèt · CMM | Kalite-bon jan kalite ak ekipman presizyon |
| Konsantrisite | Rele Endikatè · CMM | Couplings, kò konpresyon |
| Rugosité andigman | Tester brutality | Sele figi ak pasaj koule |
| Dite (chalè-trete) | Tester dite | Asye fè tèt di toujou ak ekipman 17-4 PH |
| Verifikasyon materyèl | Spectrometer + Sètifika Materyèl | Matyè premyè k ap rantre (EN 10204 3.1 disponib) |
| Final Enspeksyon | CMM + Rapò Enspeksyon | Akseptasyon dimansyon final la |
Bezwen dokimante kontwòl kalite?Voye nou desen ou yo ak kondisyon enspeksyon yo.
Pwototip ak ba-Volim Fitting Machining
Pwojè adapte souvan kòmanse ak pwototip - nouvo sistèm, konbinezon fil espesyal oswa ranplasman ki dwe teste anvan pwodiksyon an. Nou sipòtepwototip ak machin CNC volim ba-soti nan echantiyon sèl pou repete ti -lòd pakèt.
Pwototip D'
Pou nouvo desen, validation ak ranplasman.
Kantite tipik:1-10 pcs
Pwodiksyon volim ki ba-
Pou sistèm pilòt ak premye pwodiksyon kouri.
Kantite tipik:10–1,000+ pcs
Repete Pwodiksyon
Pou ekipman rezèv ak lòd renouvlab ak desen etabli.
Kantite tipik:Ki baze sou kondisyon pwojè yo
Apwopriye pou
Koud, tee ak kwa ekipman
Couplings, inyon ak adaptè
Kawoutchou barb ak tij
Konpresyon ak kò instrumentation
Ferrules, chemiz manch ak ekipman banjo
Blòk manifoul Custom
Anbalaj ak tan plon pou CNC Fittings
Anbalaj
Pwoteksyon fil:Bouchon fil plastik oswa pwoteksyon kim sou demann pou poze sele figi ak fil
Pwoteksyon korozyon:Papye VCI ak lwil oliv pou ekipman asye nan transpò lòt bò dlo
Lapwòpte:Fittings yo debavure, lè-soufle epi yo pa gen chips anvan anbalaj
Lòd melanje:Ranje pa nimewo pati ak etikèt ak lis verifikasyon kantite
Anbalaj Custom:Kliyan -kondisyon anbalaj espesifik yo sipòte
Tipik tan plon
| Kalite lòd | Tipik tan plon |
|---|---|
| Pwototip | 5-10 jou travay |
| Ba-Lòd Volim | 10-20 jou travay |
| Lòd pwodiksyon an | 15-30 jou travay |
| Repete Lòd | 10-25 jou travay |
FAQ
K: 1. Ki ekipman CNC machined ou ka fabrike?
A: Nou fabrike koutim koud, tee ak kwa, kouple, inyon, adaptè, redukteur, kawoutchou ak tij, konpresyon ak instrumentation fitting kò, ferrules ak chemiz manch, ekipman banjo, fize ak kòn ekipman, O -bòs nan travay ak figi sele ekipman yo soti nan blòk desen kliyan.
K: 2. Ki materyèl ou machin ekipman soti nan?
A: Nou machin ekipman soti nan asye pur (303, 304, 304L, 316, 316L, 316L VIM-VAR, 17-4 PH), kwiv ak an kwiv (C36000, C46400, C95400), kabòn ak asye alyaj (104, 4, 4, 1). aliminyòm (6061-T6, 6063-T5, 7075-T6), kwiv (C10100, C11000) ak Titàn (Klas 2, Klas 5).
K: 3. Ki estanda fil ou ka machin?
A: Nou machin NPT / NPTF (ANSI/ASME B1.20.1), BSPP / BSPT (ISO 228 -1 / ISO 7-1), metrik ISO (ISO 261), UN / UNF (ASME B1.1), plis fil espesyal pou chak desen. Tout fil yo mezire Go/No-Go.
K: 4. Èske ou ka machin ekipman idwolik tankou ORB ak ORFS adaptè?
A: Wi. Nou machinn O-bòs nan travay (SAE J514) ak O- bag figi sele (SAE J1453) adaptè, ploge ak pivotan soti nan 4140, 4340, 316L ak 17-4 PH, ak siyon O-bag ak presizyon machin.
K: 5. Èske ou ka machin fize ak ekipman konpresyon?
A: Wi. Nou machin 37 degre JIC ak 45 degre SAE fize ekipman ak mòde -konpresyon kalite ekipman (ISO 8434-1 / DIN 2353) ki gen ladan kò, nwa, ferrules ak manch.
K: 6. Èske ou ka machin ekipman ak perçage kwa ak manifoul?
A: Wi. Nou perçage ak twou pasaj koule kwaze pou ekipman banjo ak blòk manifoul koutim, ak pozisyon twou egzat ak pasaj debavure, chip-gratis.
K: 7. Ki tolerans ou ka reyalize sou ekipman?
A: Nou tipikman kenbe ± 0.01 mm sou dimansyon kritik, ak machin presizyon desann nan ± 0.005 mm. Sele ang figi yo kenbe nan ± 0.5 degre ak fil nan tolerans estanda yo.
K: 8. Èske ou ka bay ekipman presyon wo -?
A: Wi. Nou machin adaptè segondè -presyon ak kouple soti nan 4140, 4340 ak 17-4 PH ak trempe-ak-tanperaman oswa solisyon-ak-aje tretman chalè kote desen an mande pou pi wo fòs.
K: 9. Ki fini sifas ou ofri pou ekipman?
A: Electroless nikèl, chrome difisil, pasivasyon, electropolishing, anodize, oksid nwa, zenk ak nikèl plating, plis machin sele fas desann nan Ra 0.4 μm.
K: 10. Èske ou ka bay sètifika materyèl ak rapò enspeksyon?
A: Wi. Nou ka bay sètifika materyèl (EN 10204 3.1), rapò enspeksyon dimansyon, rapò CMM ak dosye kalib fil sou demann.
K: 11. Èske ou aksepte desen 2D ak dosye CAD?
A: Nou ka travay nan STEP, STP, IGES, IGS, SolidWorks, DXF ak dosye desen 2D komen, ansanm ak estanda fil aplikab ak kondisyon presyon.
K: 12. Èske ou sipòte pwototip ak ti -pwodiksyon volim?
A: Wi. Nou sipòte kantite pwototip soti nan 1-10 moso, pwodiksyon volim ki ba -de 10-1,000+ moso, osi byen ke repete lòd pwodiksyon pou ekipman estanda ak espesyal.
K: 13. Ki tan an plon tipik pou ekipman CNC machined?
A: Tan nòmal yo se 5-10 jou travay pou pwototip, 10-20 jou travay pou lòd volim ki ba-, ak 15-30 jou travay pou lòd pwodiksyon, tou depann de konpleksite, kantite, materyèl ak fini.
Baj popilè: cnc usinage ekipman, Lachin cnc usinage ekipman manifaktirè, Swèd, faktori, Titàn
