CNC usinage Arbr
Materyèl arbr ak klas egzak: 1045/4140/4340 asye, 316L & 17-4 PH Nerjaveèi, 6061-T6 aliminyòm, C36000 kwiv, Klas 5 Titàn
CNC vire, fraisage, vire -fraisage, woule fil ak presizyon fanm k'ap pile
± 0.005 mm presizyon sou dyamèt; straightness ak runout kontwole sou jounal
Endiksyon redi, karburize, nitrure ak di chrome plating disponib
Nou fabrike koutimCNC usinage arbressoti nan desen kliyan ak dosye CAD, ki gen ladanArbr kondwi, Arbr motè, Arbr ponp, Vis plon, Arbr Kovèti pou, Arbr Spline, Arbr kouple, Tij valv, Arbr gid lineyè, file spindles ak bushing. Nou CNC vire, fraisage, vire-fraisage, fil woule ak fanm k'ap pile kapasite sipòte sere -tolerans arbr pou transmisyon pouvwa, motè, ponp, tiyo, bwat ak automatisation.
Yon arbr transmèt koupl, sipòte wotasyon ak lokalize lòt konpozan - konsadyamèt, runout, straightness, jounal adapte, keyways ak sifas finise karakteristik yo ki deside si li kouri vre. Nou machin arbr soti nankabòn ak alyaj asye (1045, 4140, 4340), Nerjaveèi (303, 304, 316L, 17-4 PH), aliminyòm (6061-T6, 7075-T6), kwiv ak kwiv (C36000, C46400, C9370, C010, C9370, C010), C17200) ak Titàn (Klas 2, Klas 5), ak tretman chalè ak fini sifas ki espesifye nan desen an. Pati yo fabrike nan dimansyon espesifye, tolerans, materyèl ak kondisyon fini, ak sètifika materyèl ki disponib sou demann.
Soti nan pwototip sèl pou nouvo desen yo repete lòd pwodiksyon nan arbr rezèv, nou machin arbr nan desen an - kèlkeswa kantite a.
Kalite CNC usinage Arbr nou fabrike
Nou machin nan yon pakèt kalite kalite arbr. Anba a se pi komen yo; si desen ou a montre yon konfigirasyon diferan, voye li pou revizyon.
Drive & Power Transmisyon Arbr
Arbr ki transmèt koupl ant motè, kouple, bwat ak ekipman kondwi, ak jounal kontwole, keyways ak kouple anfòm.
Materyèl:1045 · 4140 · 4340 · 17-4 PH · 316L
Motè & Rotor Arbr
Motè elektrik armure ak arbr rotor ak chèz kote yo pote, chèz pile rotor ak karakteristik fanatik.
Materyèl: 1045 · 4140 · 430F · 303 · 6061-T6
Ponp Arbr
Arbr ponp santrifij ak pozitif -pou dlo, pwodui chimik, lwil oliv ak sèvis maren, ak sifas sele ak fil roue.
Materyèl:316L · 17-4 PH · 4140 · Klas 5 Titàn · C46400
Vis plon & Arbr Threaded
Trapezoidal (ACME) ak vis plon metrik, branch bwa fil ak arbr vis pou mouvman lineyè.
Materyèl:1045 · 4140 · 38CrMoAlA · 303 · 6061-T6
Kovèti pou ak Arbr Pignon
Arbr ak karakteristik entegral koupe / machin machin, splines ak chèz pignon pou bwat ak redukteur.
Materyèl:8620 · 5120 · 4140 · 4340 · 17-4 PH

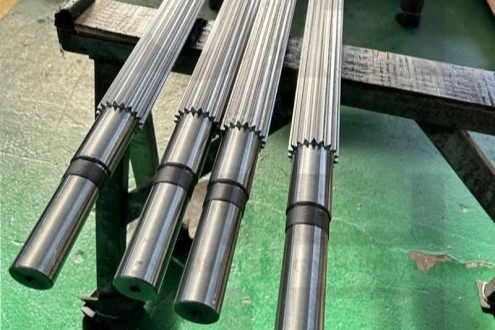

Arbr Spline
Arbr spline envolute ak dwat -bò DIN 5480 / ANSI B92.1 estanda pou transfè koupl.
Materyèl: 4140 · 4340 · 8620 · 1045 · 316L
Coupling & Konekte Arbr
Arbr ak kouti mwatye karakteristik, bride, cône ak modèl boulon pou konekte ekipman wotasyon.
Materyèl: 1045 · 4140 · 4340 · 316L · 6061-T6
Tij Valv & Spindles
Tij valv ak filet ak seksyon fil, sifas sele ak glann adapte pou boul, pòtay ak valv glòb.
Materyèl:17-4 PH · 316 · 316L · 304 · C36000
Gid lineyè aks & branch bwa
Arbr gid ak baton ki fè tèt di ak chrome-pou bi lineyè ak basin.
Materyèl: 1045 · 4140 · 52100 · 303 · 6061-T6
Spindles & Mandrins
Machin-koton zouti, travay-kenbe mandrin ak lokalizatè wotasyon ak koni egzak ak anfòm kote yo pote.
Materyèl:4140 · 4340 · 38CrMoAlA · 17-4 PH · 7075-T6
Bushings & manch
Plain portant touf, chemiz manch ak revètman ki kouri sou arbr, ak twou kontwole ak adapte OD.
Materyèl:C93700 an kwiv · C36000 kwiv · 316L · C46400
Poussée & Etap Arbr
Arbr etap ki pote poussée axial ak plizyè jounal, zepòl ak karakteristik kenbe.
Materyèl:4140 · 4340 · 17-4 PH · 1045 · 316L
Èske w gen yon Arbr Custom? Voye desen ou a
CNC D' pwosesis pou arbres
CNC vire
Pi bon pou:Jounal · cône · fil · etap · zepòl
Pwosesis prensipal la pou pifò arbr; kontwole dyamèt, longè ak konsantisite.
CNC fraisage
Pi bon pou:Keyways · fant · plat · twou kwa · dan angrenaj
Pou karakteristik freze sou kò arbr ak pwent.
Vire CNC-Fraisage
Pi bon pou:Arbr ak tou de karakteristik vire ak fraisage nan yon sèl konfigirasyon
Diminye manyen ak amelyore konsantrisite sou arbr konplèks.
Fil woule & Koupe
Pi bon pou:Trapezoidal/ACME fil · fil metrik · Des vis espesyal
Pou vis plon ak arbr Threaded; woule amelyore fòs fil.
Cylindrique & andigman Manje
Pi bon pou:Portant chèz · dyamèt jounal · sifas poze sele
Kenbe dyamèt micron ak Ra 0.1-0.4 μm fini sou sifas kritik.
Spline & Koupe Kovèti pou
Pi bon pou:Splines envolute · splines dwat · dan pinyon
Pou Kovèti pou ak arbr spline nan DIN 5480 / ANSI B92.1.
Materyèl arbr CNC
Pou arbr, seleksyon materyèl depann soukoupl ak chaj, vitès, anviwònman sele, korozyon, tanperati ak si tretman chalè yo mande yo. Nou machin arbr ki soti nan materyèl metal ki nan lis anba a - aliminyòm, kwiv ak kwiv, asye pur, kabòn ak alyaj asye, ak Titàn.
Kabòn & Alloy Steel
Nerjaveèi asye
Aliminyòm
Kwiv & Bwonz
Kwiv
Titàn
|
Materyèl |
Klas komen |
Aplikasyon arbr tipik |
Avantaj kle yo
|
|---|---|---|---|
| Kabòn & Alloy Steel | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 · 38CrMoAlA | Arbr kondwi, arbr motè, arbr angrenaj, vis plon, filet, arbr gid | Segondè fòs ak severite; fasilman chalè-tretabl; pri -cheval travay efikas pou transmisyon |
| Nerjaveèi asye | 303 · 304 · 304L · 316 · 316L · 17-4 PH · 410 · 420 | Arbr ponp, tij valv, arbr manje ak medikal, arbr marin ak korozyon-kritik | Kowozyon ak rezistans ijyèn; 17-4 PH ajoute gwo fòs; 303 machin yo lib |
| Aliminyòm | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | Arbr motè ki lejè, arbr robo ak automatisation, arbr enstriman | Ba pwa, anodizable, fasil pou machin; 7075-T6 ofri pi gwo fòs aliminyòm |
| Kwiv & Bwonz | C36000 gratis-koupe kwiv · C46400 naval kwiv · C93700 an kwiv | Tij valv, basin ak manch rad, enstriman ak arbr dekoratif, revètman kote yo pote | Machinabilite ekselan, rezistans mete ak rezistans korozyon |
| Kwiv | C10100 (OFHC) · C11000 kwiv elektwolitik · C17200 kwiv beryllium | Arbr elektwòd, arbr kondiktif, Capteur ak arbr kontak | Segondè konduktiviti elektrik ak tèmik; C17200 ajoute gwo fòs ak pwopriyete prentan |
| Titàn | Klas 2 (CP) · Klas 5 (Ti-6Al-4V) | Arbr ponp maren ak chimik, arbr medikal, arbr ki lejè -wo fòs | Eksepsyonèl rezistans korozyon, gwo fòs-a-pwa, ki pa-mayetik |
Tretman chalè pou CNC Arbr
Anpil arbr bezwen yon sifas ki di, ki reziste -ki gen yon nwayo solid. Tretman chalè espesifye nan desen an epi aplike anvan oswa apre machin nan karakteristik kritik.
| Tretman Chalè | Klas ki aplikab yo | Pati arbr tipik |
Benefisye
|
|---|---|---|---|
| Pasè & Tanperaman | 4140 · 4340 · 1045 · 52100 | Arbr kondwi, arbr Kovèti pou, file koton | Fòs inifòm ak severite atravè seksyon an |
| Endiksyon redi | 1045 · 4140 · 4340 | Jounal, kote yo pote chèz, sifas poze sele | Difisil, sifas ki reziste -(45–55 HRC) ak nwayo difisil |
| Karburizasyon | 8620 · 5120 · 20CrMnTi | Kovèti pou ak spline arbr, arbr pignon | Segondè dite sifas (58-62 HRC) ak nwayo difisil |
| Nitruration / Nitruration gaz | 38CrMoAlA · 4140 | Vis plon, file koton, gwo -arbr presizyon | Segondè dite sifas ak deformation ki ba |
| Solisyon + Aje | 17-4 PH · 7075-T6 | Nerjaveèi ak aliminyòm gwo -arbr fòs | Segondè fòs ak rezistans korozyon |
| Soulaje estrès | Tout klas asye | Arbr presizyon anvan fanm k'ap pile | Amelyore estabilite dimansyon |
Arbr D' Tolerans & Spécifications
Pèfòmans arbr depann sou kontwòl fèmen nan dyamèt, runout, dwat ak jounal adapte. Nou kenbe karakteristik ki anba yo nan desen, ak pi sere sou demann.
| Spesifikasyon | Kapasite tipik |
Aplikasyon arbr tipik
|
|---|---|---|
| Dyamèt (journal) | ± 0.01 mm (presizyon a ± 0.005 mm) | Kote yo pote chèz, kouple adapte, impeller adapte |
| Dyamèt (jeneral) | ± 0.02-0.05 mm | Seksyon ki pa-kritik etap |
| Longè | ± 0.05-0.1 mm | Longè arbr an jeneral, pozisyon zepòl yo |
| Dwat | Jiska 0.01 mm/100 mm | Arbr long, vis plon |
| Konsantrisite / Runout | Jiska 0.005-0.01 mm | Jounal youn ak lòt, fil nan jounal |
| Roundness / Cylindricity | Jiska 0.003-0.005 mm | Portant jounal |
| Keyway Lajè & Pozisyon | ± 0.02-0.05 mm | Kondwi ak kouple keyways |
| Spline (DIN 5480 / ANSI B92.1) | Pou chak estanda · anfòm klas sou demann | Arbr Spline ak pignon |
| Sifas sifas | Ra 0.4-1.6 μm estanda; Ra 0.1-0.4 μm tè | Sifas poze sele, jounal, flank fil |
| Tolerans fil | ISO 6g / 6H oswa pou chak desen | Fil metrik, ACME ak trapezoidal |
Karakteristik kritik nou kontwole
Jounal & portant Fits- dyamèt kontwole pou bi, chemiz manch ak kouple.
Konsantrisite & Runout- jounal, fil ak sifas sele kenbe fidèl aks la.
Dwat- kontwole sou arbr long ak vis plon pou anpeche Vibration.
Keyways & Splines- egzat lajè, pozisyon ak anfòm pou transmisyon koupl.
Sifas poze sele- brutality ak jeyometri kontwole pou bag O-, sele lèv ak sele mekanik.
Fil- metrik, ACME/trapezoidal ak pwofil vis espesyal ak dyamèt anplasman kontwole.
Fini sifas pou CNC Arbr
Fini sifas pwoteje jounal kont mete ak korozyon ak satisfè kondisyon yo fonksyonèl ak vizyèl nan aplikasyon an.
| Sifas fini | Materyèl ki aplikab yo | Pati arbr tipik |
Benefis prensipal
|
|---|---|---|---|
| Hard Chrome Plating | 1045 · 4140 · 4340 | Arbr idwolik, arbr gid, branch piston | Sifas ki di, ki reziste -kowozyon-ki reziste |
| Electroless Nikèl Plating | 4140 · 1045 · Aliminyòm | Ponp ak valv arbr, arbr enstriman | Inifòm mete ak pwoteksyon korozyon |
| oksid nwa | 1045 · 4140 · 4340 | Jeneral kondwi ak angrenaj arbr | Pwoteksyon korozyon ekonomik ak akimilasyon ki ba |
| Zenk plating | Kabòn asye | -Arbr ak baton pou objektif jeneral | Pwoteksyon korozyon ekonomik |
| Pasivasyon | 303 · 304 · 316L · 17-4 PH | Nerjaveèi ponp ak arbr valv | Retire fè gratis, amelyore rezistans korozyon |
| Elektwopolisaj | 316L · 304 | Manje, medikal ak marin arbr | Lis, pwòp sifas; amelyore rezistans korozyon |
| Anodizasyon (Tip II / Hard III) | 6061-T6 · 7075-T6 | Motè aliminyòm ak arbr robo | Mete ak rezistans korozyon; izolasyon |
| Tè fini | Tout asye · Nerjaveèi · Titàn | Jounal, sifas poze sele, arbr gid | Ra 0.1-0.4 μm pou kote yo pote ak sele kontak |
Kontwòl Kalite Arbr
Nou enspekte dyamèt, runout, dwat, fil ak kondisyon sifas pandan tout pwodiksyon asire arbr yo satisfè desen an. Pou pwojè dokimante, nou ka bay sètifika materyèl ak dosye enspeksyon pou sipòte enspeksyon ou fèk ap rantre.
| Atik enspeksyon | Ekipman / Metòd | Pati arbr tipik |
|---|---|---|
| Jounal Dyamèt | Mikwomèt · CMM | Kote yo pote chèz, kouple anfòm |
| Dwat | Rele Endikatè · CMM | Arbr long, vis plon |
| Konsantrisite & Runout | CMM · Rele Endikatè | Jounal, fil, sifas poze sele |
| Roundness | Roundness tèsteur / CMM | Portant jounal |
| Keyway / Spline | Ale/Non-Ale Mezi · CMM | Kondwi ak kouple keyways, splines |
| Enspeksyon fil | Ale/Non-Ale mezi fil yo | Fil metrik ak ACME |
| Sifas sifas | Tester brutality | Sifas poze sele, jounal |
| Dite (chalè-trete) | Tester dite | Endiksyon-sifas ki fè tèt di ak karburize |
| Verifikasyon materyèl | Spectrometer + Sètifika Materyèl | Matyè premyè k ap rantre (EN 10204 3.1 disponib) |
| NDT (sou demann) | Dye penetran / patikil mayetik | Kondwi kritik ak gwo -arbres vitès |
| Final Enspeksyon | CMM + Rapò Enspeksyon | Akseptasyon dimansyon final la |
Bezwen dokimante kontwòl kalite? Voye nou desen ou yo ak kondisyon enspeksyon yo.
Pwototip ak Ba-Machin Arbr Volim
Pwojè arbr souvan kòmanse ak pwototip - nouvo konsepsyon, ranplasman oswa amelyorasyon ki dwe teste anvan pwodiksyon an. Nou sipòtepwototip ak machin CNC volim ba-soti nan echantiyon sèl pou repete ti -lòd pakèt.
Pwototip D'
Pou nouvo desen, validation ak ranplasman.
Kantite tipik:1-10 pcs
Pwodiksyon volim ki ba-
Pou sistèm pilòt ak premye pwodiksyon kouri.
Kantite tipik:10–1,000+ pcs
Repete Pwodiksyon
Pou arbr rezèv ak lòd renouvlab ak desen etabli.
Kantite tipik:Ki baze sou kondisyon pwojè yo
Apwopriye pou
Kondwi, motè ak ponp arbr
Kovèti pou, spline ak arbr pignon
Vis plon ak arbr threaded
Tij valv ak filet
Arbr gid lineyè ak axe
Bushings, chemiz manch ak revètman
Anbalaj ak tan plon pou CNC Arbr
Anbalaj
Pwoteksyon endividyèl:Sak PE, kim, oswa fim pwoteksyon pou jounal ak fil
Pwoteksyon korozyon:Papye VCI ak lwil oliv pou arbr asye nan transpò lòt bò dlo
Arbr Long:Anbalaj tib oswa kanal pou anpeche koube ak domaj
Aks presizyon:Foam foure ak konpatiman separe pou sifas kritik
Anbalaj Custom:Nimewo pati yo, etikèt, kantite, ak kondisyon espesifik pou anbalaj kliyan-
Tan Plon tipik
| Kalite lòd | Tan Plon tipik |
|---|---|
| Pwototip | 5-10 jou travay |
| Ba-Lòd Volim | 10-20 jou travay |
| Lòd pwodiksyon an | 15-30 jou travay |
| Repete Lòd | 10-25 jou travay |
FAQ
K: Ki CNC machined arbres ou ka fabrike?
A: Nou fabrike arbr kondwi koutim, arbr motè, arbr ponp, vis plon, arbr Kovèti pou, arbr spline, arbr kouple, tij valv, arbr gid lineyè, file, kousin ak manch soti nan desen kliyan.
K: Ki materyèl ou machin arbr soti nan?
A: Nou machin arbr soti nan kabòn ak alyaj asye (1045, 1060, 1144, 4140, 4340, 5120, 52100, 8620, 38CrMoAlA), Nerjaveèi asye (303, 304, 304L, 316, PH, 316, 316, 314, 304, 304 420), aliminyòm (6061-T6, 6063-T5, 7075-T6, 2024-T3), kwiv ak an kwiv (C36000, C46400, C93700), kwiv (C10100, C11000, C17200 Grade (Grade) ak 52,Titàn).
K: Ki tolerans machin CNC ou ka reyalize sou arbr?
A: Pou dyamèt jounal nou tipikman kenbe ± 0.01 mm, ak machin presizyon desann nan ± 0.005 mm. Runout ak konsantrisite yo kontwole desann nan 0.005-0.01 mm, tou depann de jeyometri ak materyèl.
K: Èske ou ka machin ponp ak valv arbr nan asye pur?
A: Wi. Nou machin ponp arbr ak valv tij soti nan 316L, 17-4 PH, 304 ak 303, ak electropolishing oswa pasivasyon pou sèvis korozyon.
K: Èske ou ka bay arbr-trete chalè?
A: Wi. Nou bay arbr trempe-ak-tanperaman, endiksyon-di, karburize ak nitrure nan klas tankou 4140, 4340, 1045, 8620 ak 38CrMoAlA, ak tès dite sou demann.
K: Èske ou ka aplike plak chrome difisil sou arbr?
A: Wi. Nou aplike chrome difisil nan arbr asye (1045, 4140, 4340) pou aplikasyon idwolik, gid ak piston -, plis nikèl electroless, oksid nwa, zenk plating ak pasivasyon.
K: Èske ou ka machin spline ak arbr Kovèti pou?
A: Wi. Nou machin envolvent ak dwat -splines bò DIN 5480 / ANSI B92.1 ak karakteristik pignon entegral sou arbr angrenaj nan 8620, 5120, 4140 ak 4340.
K: Èske ou ka machin plon vis ak fil ACME?
A: Wi. Nou machin trapezoidal (ACME) ak metrik vis plon ak arbr Threaded, ak fanm k'ap pile ki disponib pou Ra 0.1-0.4 μm fini fil.
K: Èske ou ka bay sètifika materyèl ak rapò enspeksyon?
A: Wi. Nou ka bay sètifika materyèl (EN 10204 3.1), rapò enspeksyon dimansyon, rapò CMM, dosye fini sifas ak rapò dite sou demann.
K: Èske ou aksepte desen 2D ak dosye CAD?
A: Nou ka travay nan STEP, STP, IGES, IGS, SolidWorks, DXF ak dosye desen 2D komen.
K: Èske w sipòte pwototip ak pwodiksyon volim ki ba?
A: Wi. Nou sipòte kantite pwototip soti nan 1-10 moso, pwodiksyon volim ba-de 10-1,000+ moso, osi byen ke lòd pwodiksyon repete pou arbr rezèv.
K: Ki tan tipik nan plon pou CNC machined arbres?
A: Tan nòmal yo se 5-10 jou travay pou pwototip, 10-20 jou travay pou lòd volim ba-, ak 15-30 jou travay pou lòd pwodiksyon, tou depann de konpleksite, kantite, materyèl ak fini.
Baj popilè: cnc usinage arbres, Lachin cnc usinage arbres fabricants, ke founisè, faktori, Titàn
