CNC usinage buissons
Materyèl bag ak klas egzak: C93700 an kwiv, C36000 kwiv, 316L & 17-4 PH Nerjaveèi, 1045/4140 asye, 6061-T6 aliminyòm, Klas 2 Titàn
CNC vire, raz, fraisage, onin ak presizyon fanm k'ap pile
± 0.005 mm sou twou ak OD; konsantrisite ID-a-OD kontwole
Groove lwil oliv, karakteristik lubrification, nikèl electroless, fèblan plating ak chrome difisil ki disponib
Nou fabrike koutimCNC usinage coussinetssoti nan desen kliyan ak dosye CAD, ki gen ladankousinen manch plen, kousinen bride, rondelles pouse, kousinen gid, kousinen pivote ak charnyèr, kousinen ponp ak valv, bag mete, manch distans ak detache.. Kapasite CNC nou yo vire, raz, fraisage, perfectionnement ak fanm k'ap pile sipòte sere -coussinet tolerans pou BEARINGS, ponp, tiyo, silenn idwolik, otomobil ak machin endistriyèl.
Yon kousin lokalize yon arbr oswa yon zepeng, distribye chaj, diminye friksyon ak usure, epi aliyen konpozan - konsadyamèt twou, OD anfòm, konsantrisite, epesè miray, kare ak sifas finise karakteristik yo ki deside si li fè yon bòn. Nou machin bushings soti nanan kwiv ak kwiv (C93700, C36000, C46400), kabòn ak alyaj asye (1045, 1144, 4140, 4340, 52100), Nerjaveèi (303, 304, 316L, 17-4 PH), aliminyòm (606, 606) (C10100, C11000, C17200) ak Titàn (Klas 2, Klas 5), ak tretman chalè, plating ak onin espesifye nan desen an. Pati yo fabrike nan dimansyon espesifye, tolerans, materyèl ak kondisyon fini, ak sètifika materyèl ki disponib sou demann.
Kalite CNC machined Bushings nou fabrike
Nou machin nan yon pakèt kalite kousin. Anba a se pi komen yo; si desen ou a montre yon konfigirasyon diferan, voye li pou revizyon.
Plain manch manch
Dwat silendrik plenn BEARINGS ak yon twou presizyon ak OD, pou sipò arbr ak lokalize nan lojman.
Materyèl: C93700 · C36000 · 316L · 1045
Kouvèti bride
Manch manch ak yon bride entegral pou pozisyon axial ak manyen poussée nan yon sèl pati.
Materyèl: C93700 · C46400 · 316L · 6061-T6
Pouse rondelles ak plak
Rondèl pouse plat oswa rainure ki pote chay axial ant figi wotasyon nan ponp, bwat ak actuators.
Materyèl:C93700 · 4140 · 17-4 PH · 52100
Gid Bushings
Kouvèti gid presizyon pou zouti pou laprès, jig, enstalasyon ak gid lineyè, ak twou afè ak OD tè.
Materyèl:52100 · 4140 · 1144 · 17-4 PH
Pivot & charnyèr Bushings
Broch pivote ak touf charnyèr pou lyen, bra ak pòt, ak espas kontwole ak sifas ki ba-friksyon.
Materyèl: C93700 · C36000 · 316L · 6061-T6
Ponp & Valv Coussinets
Kouvèti pou ponp santrifujeur ak ponp deplasman pozitif-, boul ak valv pòtay, ak sifas ki reziste ak sele ak usure-.
Materyèl:316L · 17-4 PH · C93700 · Titàn klas 2
Mete bag ak bann
Mete bag ak bann ki limite mouvman rotor oswa piston epi pwoteje kay yo kont kontak nan ponp ak silenn.
Materyèl:C93700 · C46400 · 17-4 PH · 316L
Spacer & lokalize chemiz manch
Manch ki mete pozisyon aksyal ak espasman sou arbr, ak longè kontwole ak figi paralèl.
Materyèl: 1045 · 4140 · 316L · 6061-T6
Detache Bushings
Bushings ki gen de oswa plis OD oswa twou pou lokalize kont zepòl ak akomode diferan anfòm.
Materyèl:C93700 · 4140 · 316L · 17-4 PH
Kouvèti fann
Kouvèti fann oswa de -moso pou sere arbr oswa pou asanble sou arbr san yo pa demonte ekipman yo.
Materyèl: C93700 · C46400 · 1045 · 316L

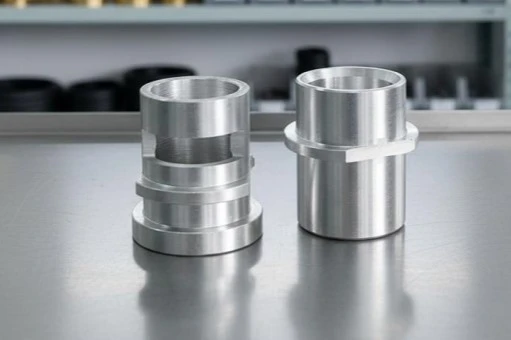

Enstriman & kalib buissons
Ti kousinen presizyon pou enstriman, detèktè ak mezi, ak tolerans micron twou ak fini amann.
Materyèl:316L · 17-4 PH · 52100 · C36000
Lwil-Boussin Groove
Kouvèti ki gen renur lwil machin, fant ak pasaj lubrification pou grès oswa lwil oliv -lubrifyan bi plenn.
Materyèl: C93700 · C46400 · 1144 · 316L
Gen yon koutim koutim? Voye desen ou a
CNC D' pwosesis pou bag
CNC vire & raz
Pi bon pou:Twou · ODs · koni · etap · zepòl
Pwosesis prensipal la pou pifò bushings; kontwole dyamèt twou, OD ak konsantrisite.
CNC fraisage
Pi bon pou:Groove lwil oliv · fant · plat · twou kwa · pasaj lubrification
Pou karakteristik freze sou kò bushing ak brides.
Honing
Pi bon pou:Twou presizyon · sifas kote yo pote · sele -twou kontak
Kenbe dyamèt twou micron epi pwodui sifas kwa-koupe ki kenbe lubrifyan.
ID & OD Manje
Pi bon pou:Kouvèti gid · basin ki fè tèt di toujou · kousinen enstriman
Reyalize Ra 0.1-0.4 μm fini ak sere twou / OD tolerans sou pati ki fè tèt di toujou.
Brochage
Pi bon pou:Keyways · splines · pwofil entèn nan bushings
Pou karakteristik entèn keyway oswa spline nan kouv transmisyon.
Koupe fil
Pi bon pou:Kouvèti reglabl · manch filet · kenbe nwa
Fil entèn ak ekstèn pou bushings reglabl ak file.
CNC Coussinet Materyèl
Pou bushings, seleksyon materyèl depann dechaj, vitès, lubrasyon, mete, korozyon, tanperati ak si kousen an kouri kont yon arbr oswa lojman. Nou machin kousin ki soti nan materyèl metal ki nan lis anba a - aliminyòm, kwiv ak kwiv, asye pur, kabòn ak alyaj asye, ak Titàn.
| Materyèl | Klas komen | Aplikasyon tipik Bushing | Avantaj kle yo |
|---|---|---|---|
| Kabòn & Alloy Steel | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 | Kouvèti gid, basin ki fè tèt di toujou, rondelles pouse, manch distans, basin ponp | Segondè fòs, rezistans mete ak hardenability; pri -efikas pou bagou ki chaje |
| Nerjaveèi asye | 303 · 304 · 304L · 316 · 316L · 17-4 PH · 410 · 420 | Kouvèti ponp ak valv, kousinen manje ak medikal, kousinen marin ak korozyon-kritik | Kowozyon ak rezistans ijyèn; 17-4 PH ajoute gwo fòs; 303 machin yo lib |
| Aliminyòm | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | Coussinets gid ki lejè, kousinen robo ak automatisation, kousinen enstriman | Ba pwa, anodizable, fasil pou machin; 7075-T6 ofri pi gwo fòs aliminyòm |
| Kwiv & Bwonz | C36000 gratis-koupe kwiv · C46400 naval kwiv · C93700 plon an kwiv · C95400 aliminyòm kwiv | Plain BEARINGS, kous bride, pivot ak charnyèr, bag mete, ponp ponp | Ekselan machinability, mete rezistans ak embeddability pou bi plenn |
| Kwiv | C10100 (OFHC) · C11000 kwiv elektwolitik · C17200 kwiv beryllium | Coussinets conducteurs, materyèl detèktè ak kontak coussinets, lektwòd coussinets | Segondè konduktiviti elektrik ak tèmik; C17200 ajoute gwo fòs ak pwopriyete prentan |
| Titàn | Klas 2 (CP) · Klas 5 (Ti-6Al-4V) | Kouvèti ponp marin ak pwodui chimik yo, kouvwi medikal, kousinen ki lejè -ki reziste | Eksepsyonèl rezistans korozyon, gwo fòs-a-pwa, ki pa-mayetik |
Gid pou seleksyon materyèl Bushing
Chwazi bon materyèl la coussinet depann de ki jan yo chaje kousen an ak nan ki anviwònman li kouri pous. Anba a se faktè seleksyon komen nou konsidere lè nou revize desen kliyan yo.
Chaj lou & Mete
Pou kousinen chaje ki pote fòs radial oswa axial,4140, 4340, 52100asye ak17-4 PHNerjaveèi bay gwo fòs epi yo ka fè tèt di toujou pou rezistans mete.
Plain Portant Sèvis
Pou bi plenn kouri sou arbr,C93700 plon an kwiv, C46400 naval kwivepiC36000 kwivofri bon embeddability, mete rezistans ak machinability.
Kowozyon ak Marin
Pou ponp, valv ak kousin maren,316L, 17-4 PH, Klas 2 TitànepiC46400 naval kwivreziste dlo lanmè ak korozyon chimik.
Lejè ak ki pa -mayetik
Pou robotik ak enstriman,6061-T6, 7075-T6aliminyòm akKlas 2 Titànredwi pwa epi yo pa-mayetik.
Bouchon kondiktif
Pou kousin elektrik ak detèktè,C10100 OFHC kwiv, C11000epiC17200 beryllium kwivbay segondè konduktiviti ak fòs.
Kouran Gid fè tèt di toujou
Pou laprès-zouti ak bagou gid jig,52100, 4140epi1144 (resulfurize)asye ka fè nan-fè tèt di ak tè pou presizyon.
Tretman chalè pou CNC Bushings
Kouvèti asye souvan bezwen yon twou ki fè tèt di, ki reziste -oswa OD ak yon nwayo difisil. Tretman chalè espesifye nan desen an epi aplike anvan fini D 'nan sifas kritik.
| Tretman Chalè | Klas ki aplikab yo | Pati tipik Bushing | Benefisye |
|---|---|---|---|
| Atravè redi ak tanperaman | 52100 · 4140 · 4340 | Kouvèti gid, basin fè tèt di toujou, rondelles pouse | Inifòm dite ak rezistans mete nan seksyon an |
| Endiksyon redi | 1045 · 4140 · 4340 | Twou ak ODs, mete sifas yo | Difisil, sifas ki reziste -(45–55 HRC) ak nwayo difisil |
| Karburizasyon | 8620 · 5120 · 20CrMnTi | Coussinets transmisyon, coussinets spline | Segondè dite sifas (58-62 HRC) ak nwayo difisil |
| Nitruration / Nitruration gaz | 4140 · 38CrMoAlA | Kouvèti segondè-presizyon, basin enstriman | Segondè dite sifas ak deformation ki ba |
| Solisyon + Aje | 17-4 PH · 7075-T6 | Nerjaveèi ak aliminyòm gwo -kouvèt fòs | Segondè fòs ak rezistans korozyon |
| Soulaje estrès | Tout klas asye | Kouvèti presizyon anvan fanm k'ap pile / onin | Amelyore estabilite dimansyon |
Bushing D' Tolerans & Spécifications
Pèfòmans Bushing depann sou kontwòl fèmen nan dyamèt twou, OD anfòm, konsantrisite ak squareness. Nou kenbe karakteristik ki anba yo nan desen, ak pi sere sou demann.
| Spesifikasyon | Kapasite tipik | Aplikasyon tipik Bushing |
|---|---|---|
| Bore (ID) | ± 0.01 mm (presizyon a ± 0.005 mm) | Sifas kote yo pote yo,-twou kap kouri, sele-alzaj kontak |
| Dyamèt Eksteryè (OD) | ± 0.01 mm (presizyon a ± 0.005 mm) | Lojman anfòm, laprès adapte, clearance anfòm |
| Longè | ± 0.02-0.05 mm | Longè kousin an jeneral, pozisyon zepòl yo |
| Konsantrisite (ID a OD) | Jiska 0.003-0.005 mm | Plain BEARINGS, kousinen gid, kousinen enstriman |
| Epesè miray la | ± 0.01-0.02 mm | Mens-kouvèt miray ranpa yo, mete bag |
| Squareness nan figi | Jiska 0.01 mm | Figi pouse, fas bride, lokalize figi |
| Roundness / Cylindricity | Jiska 0.003-0.005 mm | Kote yo pote raz, gid kousin raz |
| Dyamèt bride & epesè | ± 0.02-0.05 mm | Coussinets bride, poussée coussinets |
| Lwil Groove Lajè & Pozisyon | ± 0.05-0.1 mm | Lubrification rainures, emplacements, pasaj |
| Rugosité andigman | Ra 0.4-1.6 μm estanda; Ra 0.1-0.4 μm tè / perfectionné | Sifas kote yo pote, sifas sele, lojman adapte |
| Tolerans fil | ISO 6g / 6H oswa pou chak desen | Kouvèti reglabl ak filete |
Karakteristik kritik nou kontwole
Bore & OD Fits- dyamèt kontwole pou arbr kouri clearance ak lojman laprès / clearance adapte.
Konsantrisite- twou rete fidèl a OD pou arbr a kouri santre epi kousin la chita egalman.
Epesè miray la- kontrole sou mens-kouvèt miray ak bag mete pou menm chaje.
Squareness- fas ak bride kare aks la pou pozisyon axial ak pouse.
Karakteristik lubrification- rainures lwil oliv, emplacements ak twou cross usinage pou dessin pou grès ou distribisyon lwil.
Sifas fini- sifas ki afèkte oswa ki bay tè ak brutality kontwole ak kwa-koupe.
Fini sifas pou CNC Bushings
| Sifas fini | Materyèl ki aplikab yo | Pati tipik Bushing | Benefis prensipal |
|---|---|---|---|
| Hard Chrome Plating | 1045 · 4140 · 4340 | Kouvèti idwolik, kousinen gid, kousinen mete | Sifas ki di, ki reziste -kowozyon-ki reziste |
| Electroless Nikèl Plating | 4140 · 1045 · Steel · Aliminyòm | Ponp ak valv bushings, bag enstriman | Inifòm mete ak pwoteksyon korozyon ak rasanbleman ki ba |
| Fèblan plating | C93700 · C36000 · C46400 | Bwonz ak kwiv plen bi, bouchon valv | Amelyore embeddability ak anpeche grip sou demaraj |
| oksid nwa | 1045 · 4140 · 4340 | Jeneral -kouvèt asye ak espas | Pwoteksyon korozyon ekonomik ak konstriksyon ki ba |
| Zenk plating | Kabòn asye | Bwason ak manch pou objektif jeneral- | Pwoteksyon korozyon ekonomik |
| Pasivasyon | 303 · 304 · 316L · 17-4 PH | Nerjaveèi ponp ak bouchon valv | Retire fè gratis, amelyore rezistans korozyon |
| Elektwopolisaj | 316L · 304 | Manje, medikal ak maren bushings | Lis, pwòp sifas; amelyore rezistans korozyon |
| Anodizasyon (Tip II / Hard III) | 6061-T6 · 7075-T6 | Gid aliminyòm ak bushings robo | Mete ak rezistans korozyon; izolasyon |
| Tè / Afine Fini | Tout asye · Nerjaveèi · Bwonz · Titàn | Kote yo pote twou, OD adapte, kousinen gid | Ra 0.1-0.4 μm pou kote yo pote ak sele kontak |
Kontwòl Kalite Bushing
Nou enspekte twou, ODs, konsantrisite, kare ak sifas kondisyon pandan tout pwodiksyon pou asire kousin yo satisfè desen an. Pou pwojè dokimante, nou ka bay sètifika materyèl ak dosye enspeksyon pou sipòte enspeksyon ou fèk ap rantre.
| Atik enspeksyon | Ekipman / Metòd | Pati tipik Bushing |
|---|---|---|
| Dyamèt twou | Bore kalib · CMM · kalib ploge | Koleman twou, arbr-kouri twou |
| OD Dyamèt | Mikwomèt · CMM | Lojman anfòm, laprès adapte |
| Konsantrisite (ID a OD) | CMM · Rele Endikatè | Plain BEARINGS, gid bushings |
| Epesè miray la | Mikromèt boul · CMM | Mens-kouvèt miray ranpa yo, mete bag |
| Squareness nan figi | Rele Endikatè · CMM | Figi pouse, fas bride |
| Roundness / Cylindricity | Roundness tèsteur / CMM | Kote yo pote raz, gid kousin raz |
| Groove lwil oliv / Fant | Ale/Non-Ale · CMM | Lubrification rainures ak pasaj |
| Rugosité andigman | Tester brutality | Sifas kote yo pote, sele -foraj kontak yo |
| Dite (chalè-trete) | Tester dite | Asye fè tèt di ak 17-4 PH bushings |
| Verifikasyon materyèl | Spectrometer + Sètifika Materyèl | Matyè premyè k ap rantre (EN 10204 3.1 disponib) |
| Final Enspeksyon | CMM + Rapò Enspeksyon | Akseptasyon dimansyon final la |
Bezwen dokimante kontwòl kalite?Voye nou desen ou yo ak kondisyon enspeksyon yo.
Pwototip ak ba-Volim Bushing Machining
Pwojè buisson souvan kòmanse ak pwototip - nouvo konsepsyon, ranplasman oswa amelyorasyon ki dwe teste anvan pwodiksyon an. Nou sipòtepwototip ak machin CNC volim ba-soti nan echantiyon sèl pou repete ti -lòd pakèt.
Pwototip D'
Pou nouvo desen, validation ak ranplasman.
Kantite tipik:1-10 pcs
Pwodiksyon volim ki ba-
Pou sistèm pilòt ak premye pwodiksyon kouri.
Kantite tipik:10–1,000+ pcs
Repete Pwodiksyon
Pou bushings rezèv ak lòd renouvlab ak desen etabli.
Kantite tipik:Ki baze sou kondisyon pwojè yo
Apwopriye pou
Plain manch rad ak bride bushings
Kouvèti gid ak basin enstriman
Ponp, valv ak kousin idwolik
Pouse rondelles ak mete bag
Manch manch spacer ak manch lokalize
Pivote, gon ak fann bushings
Anbalaj ak tan plon pou CNC buissons
Anbalaj
Pwoteksyon endividyèl:Sak PE, kim, oswa fim pwoteksyon pou twou, OD ak fas bride
Pwoteksyon korozyon:Papye VCI ak lwil oliv pou kousinen asye ak an kwiv nan transpò lòt bò dlo
Kouvèti presizyon:Foam foure ak konpatiman separe pou twou kritik ak sifas yo
Kouvèti fè tèt di:Lwil oliv oswa rouye prevantif aplike apre fini fanm k'ap pile / perfectionnement
Anbalaj Custom:Nimewo pati yo, etikèt, kantite, ak kondisyon espesifik pou anbalaj kliyan-
Tipik tan plon
| Kalite lòd | Tipik tan plon |
|---|---|
| Pwototip | 5-10 jou travay |
| Ba-Lòd Volim | 10-20 jou travay |
| Lòd pwodiksyon an | 15-30 jou travay |
| Repete Lòd | 10-25 jou travay |
FAQ
K: 1. Ki CNC machined bushings ou ka fabrike?
A: Nou fabrike koutim koutim manch koutim, kousin ki bride, rondelles pouse, kousinen gid, kousinen pivote ak charnyèr, ponp ak valv kousin, bag mete, manch spacer, kousinen etap, kousin fann, kousinen enstriman ak lwil oliv -kousinen rainure nan desen kliyan yo.
K: 2. ki materyèl ou machin coussinets?
A: Nou machin kousin ki soti nan an kwiv ak kwiv (C93700, C36000, C46400, C95400), kabòn ak alyaj asye (1045, 1060, 1144, 4140, 4340, 5120, 52100, {{11}0}, 4, 3, Nerjaveèi) 316, 316L, 17-4 PH, 410, 420), aliminyòm (6061-T6, 6063-T5, 7075-T6, 2024-T3), kwiv (C10100, C11000, C17200) ak Titàn (Grade 5).
K: 3. Ki materyèl ou pa machin?
A: Nou pa machin kousin ki soti nan metal refractory oswa ekzotik tankou tengstèn oswa Tantal, epi nou pa bay kousinen plastik, PTFE-fouy kousinen oswa envèstisman-jete / sintered / poud-metal. Konsantre nou se CNC vire, raz, fraisage ak fanm k'ap pile nan kousinen metal solid nan materyèl yo ki nan lis pi wo a.
K: 4. Ki CNC D' tolerans ou ka reyalize sou coussinets?
A: Pou twou ak OD nou tipikman kenbe ± 0.01 mm, ak machin presizyon desann nan ± 0.005 mm. Konsantrisite ID-a-OD kontwole jiska 0.003–0.005 mm, tou depann de jeyometri ak materyèl.
K: 5. Èske ou ka machin an kwiv plen bi?
A: Wi. Nou machinn BEARINGS plenn ak manch manch soti nan C93700 plon an kwiv, C46400 naval kwiv ak C36000 gratis -koupe kwiv, ki gen ladan lwil oliv-konfigirasyon rainure ak bride.
K: 6. Èske ou ka bay kouv ki fè tèt di ak tè?
A: Wi. Nou bay nan -kouvèt fè tèt di, endiksyon-di ak karburize nan klas tankou 52100, 4140, 4340 ak 8620, ak ID/OD fanm k'ap pile nan Ra 0.1–0.4 μm.
K: 7. Èske ou ka amelyore twou bushing?
A: Wi. Nou bay onin pou twou presizyon ak sifas kote yo pote, pwodwi dyamèt mikron ak sifas kwa-koupe ki kenbe lubrifyan.
K: 8. Èske ou ka machin siyon lwil oliv ak karakteristik wilaj?
A: Wi. Nou machin rainures lwil oliv, axial emplacements, rainures sikilè, twou kwaze ak pasaj lubrification pa desen an pou grès oswa lwil oliv -lubrifiés plain bi.
K: 9. Èske ou ka aplike plating nan bushings?
A: Wi. Nou aplike chrome difisil, nikèl electroless, fèblan plating, oksid nwa, zenk plating, pasivasyon, electropolishing ak anodize nan bushings, tou depann de materyèl ak aplikasyon.
K: 10. Èske ou ka bay sètifika materyèl ak rapò enspeksyon?
A: Wi. Nou ka bay sètifika materyèl (EN 10204 3.1), rapò enspeksyon dimansyon, rapò CMM, dosye fini sifas ak rapò dite sou demann.
K: 11. Èske ou aksepte desen 2D ak dosye CAD?
A: Nou ka travay nan STEP, STP, IGES, IGS, SolidWorks, DXF ak dosye desen 2D komen.
K: 12. Èske ou sipòte pwototip ak ti -pwodiksyon volim?
A: Wi. Nou sipòte kantite pwototip soti nan 1-10 moso, pwodiksyon volim ki ba-de 10-1,000+ moso, osi byen ke repete lòd pwodiksyon pou bushings rezèv.
K: 13. Ki tan an plon tipik pou CNC machined bushings?
A: Tan nòmal yo se 5-10 jou travay pou pwototip, 10-20 jou travay pou lòd volim ki ba-, ak 15-30 jou travay pou lòd pwodiksyon, tou depann de konpleksite, kantite, materyèl ak fini.
