CNC usinage parantèz
Nou fabrike koutimCNC usinage parantèzsoti nan desen kliyan ak dosye CAD, ki gen ladanparantèz aliye, L ak parantèz ang, motè ak ponp mon, Capteur ak parantèz actuator, elektwonik ak parantèz PCB, parantèz ekspozisyon, parantèz ak kwen, parantèz blocage, parantèz gon ak parantèz tranzisyon.. 3-aks ak 5-aks CNC fraisage, perçage, tapping ak kapasite fil-fraisage pwodwi parantèz rijid, egzat pou machin, automatisation, robotik, motè, patiraj elektwonik, sistèm idwolik ak ekipman enèji renouvlab.
Yon bracket pozisyone epi pote chaj ant eleman - konsapresizyon pozisyon twou, plat, pèpandikilarite, epesè ak bon jan kalite kwendeside si pati yo aliman ak asanble boulon moute kòrèkteman. Nou machin parantèz soti nanaliminyòm (6061-T6, 6063-T5, 7075-T6, 5052-H32), Nerjaveèi (303, 304, 304L, 316, 316L, 17-4 PH), kabòn ak alyaj asye (1045, 4140, 4140), kwiv04, (C0340), kwiv04 (C10100, C11000) ak Titàn (Klas 2, Klas 5), machinn soti nan plak solid ak ba - ki pa pliye fèy - konsa chak figi, fant ak twou yo pwodwi nan desen an. Pati yo fabrike nan dimansyon espesifye, tolerans, materyèl ak kondisyon fini, ak sètifika materyèl ki disponib sou demann.
Kalite CNC usinage parantèz nou fabrike
Nou machin nan yon pakèt kalite bracket. Anba a se pi komen yo; si desen ou a montre yon konfigirasyon diferan, voye li pou revizyon.
Mounting Supports
Mont plat ak milti-avyon pou ekipman, panno ak modil.
Materyèl: 6061-T6 · 304 · 316L · 4140
L & ang parantèz
Parantèz ang dwat-ki gen zo kòt rèd ak figi egzat.
Materyèl: 6061-T6 · 304 · 316L · C36000
Motè & Ponp Mounts
Motè figi monte ak parantèz ponp ak modèl boulon egzak.
Materyèl: 6061-T6 · 4140 · 4340 · 316L
Parantèz Capteur & Actuator
Pozisyon parantèz pou detèktè, kamera ak actuators.
Materyèl: 6061-T6 · 304 · 316L · C10100
Elektwonik parantèz
Standoffs PCB, sipò tablo ak ankadreman aliye ekspozisyon.
Materyèl: 6061-T6 · 5052-H32 · 304 · C36000
Gusset & Corner parantèz
Gussets ranfò triyangilè ak konektè kwen ankadreman.
Materyèl: 6061-T6 · 6063-T5 · 304 · 316L
Blocage Supports
Fann-kramp ak braslè parantèz pou tib, ray ak poto.
Materyèl:6061-T6 · 4140 · 316L · Klas 5 Titàn
Charnyèr ak parantèz Pivot
Parantèz ak twou pote pou pòt rabatan ak kouvèti.
Materyèl: 6061-T6 · 4140 · 316L · C95400

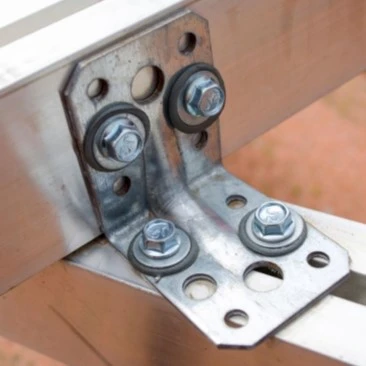

Solè & PV Mount parantèz
Montaj panèl ak tren pou enstalasyon solè ak deyò.
Materyèl:6061-T6 · 6005-T5 · 316L · Klas 2 Titàn
Parantèz manifoul idwolik
Valv ak manifoul aliye plak ak modèl pò.
Materyèl:6061-T6 · 4140 · 316L · 17-4 PH
Tranzisyon & Adaptè parantèz
Parantèz rantre nan diferan ankadreman oswa sistèm tren.
Materyèl: 6061-T6 · 304 · 4140 · C36000
Custom estriktirèl parantèz
Yon sèl -parantèz estriktirèl machinn soti nan blòk solid.
Materyèl:7075-T6 · 4340 · 17-4 PH · Klas 5 Titàn
Èske w gen yon bracket koutim? Voye desen ou a
CNC D' pwosesis pou parantèz
3-aks CNC fraisage
Pi bon pou:Figi · pòch · fant · twou
Pwosesis prensipal la pou parantèz plat ak ang.
4/5-Aks CNC Fraisage
Pi bon pou:Pliz-pati plan · ang konpoze
Machin plizyè figi nan yon sèl konfigirasyon pou pi bon presizyon.
Perçage & Tapping
Pi bon pou:Modèl boulon · fil · twou kwa
Pozisyon twou egzat ak fil tape ak freze.
CNC vire
Pi bon pou:Patwon · bushings · raz kote yo pote
Karakteristik wonn ak twou ekipe machin nan klas H7.
Fraisage fil
Pi bon pou:Gwo fil · twou avèg
Fil fò, egzat kote tape limite.
Ébavurage & Fini Edge
Pi bon pou:Bor · twou · manyen sekirite
Burr-bòd gratis; chanfren ak reyon pou chak desen.
Materyèl Support CNC
Pou parantèz, seleksyon materyèl depann souchaj ak rèd, pwa, anviwònman korozyon ak aparans. Nou machin parantèz soti nan materyèl metal ki nan lis anba a - aliminyòm, Nerjaveèi, kabòn ak alyaj asye, kwiv, kwiv ak Titàn.
| Materyèl | Klas komen | Aplikasyon tipik bracket | Avantaj kle yo |
|---|---|---|---|
| Aliminyòm | 6061-T6 · 6063-T5 · 6005-T5 · 7075-T6 · 5052-H32 · 2024-T3 | Mounting parantèz, motè monte, parantèz elektwonik, solè mòn | Segondè fòs -pou-pwa, rezistans korozyon, anodizable; 6061-T6 se estanda pou objektif jeneral |
| Nerjaveèi asye | 303 · 304 · 304L · 316 · 316L · 17-4 PH | Parantèz marin, manje ak ekipman chimik mòn, parantèz deyò | Rezistans korozyon; 316L kostim anviwònman klori; 17-4 PH ajoute fòs |
| Kabòn & Alloy Steel | 1045 · 4140 · 4340 · Q355-kalite plak estriktirèl | Gwo-mont devwa, parantèz manifoul idwolik, parantèz blocage | Segondè rèd ak fòs pou parantèz chaje; soude ak pentire |
| Kwiv | C36000 gratis-koupe kwiv · C46400 naval kwiv | Parantèz enstriman, sipò dekoratif, parantèz ki pa-mayetik | Machinabilite ekselan, rezistans korozyon, ki pa-mayetik |
| Kwiv | C10100 (OFHC) · C11000 elektwolitik kwiv | Atè parantèz, mon kondiktif, RF ak sipò busbar | Segondè konduktiviti elektrik ak tèmik |
| Titàn | Klas 2 (CP) · Klas 5 (Ti-6Al-4V) | Parantèz marin, chimik ak lejè segondè -fòs | Eksepsyonèl rezistans korozyon ak pi bon fòs -pou-pwa |
Bracket Presizyon & Mounting Features
Parantèz lokalize asanble yo, kidonk karakteristik ki anba yo deside si pati yo boulon san yo pa adapte. Nou machin yo nan desen, ak pi sere sou demann.
| Spesifikasyon | Kapasite tipik | Poukisa li enpòtan pou parantèz |
|---|---|---|
| Pozisyon twou (modèl boulon) | ± 0.05-0.1 mm (presizyon a ± 0.02 mm) | Ekipman achte ak ankadreman boulon san retravay |
| Dyamèt twou | ± 0.01-0.05 mm; reamed nan H7 sou demann | Goumen epi fèmen-kote ki anfòm; kote yo pote adapte |
| Flatness | 0.02–0.05 mm pou chak 100 mm (plak -soulaje estrès) | Kontak figi konplè-sou sifas ki monte yo |
| Pèpendikularite (fas ang) | 0.02-0.05 mm | Kare aliye figi pou aliyman vre |
| Epesè | ± 0.02-0.05 mm | Fòs konsistan ak fonksyon spacer |
| Fant Lajè & Pozisyon | ± 0.03-0.05 mm | Ranje ajisteman ak vwayaj blocage |
| Presizyon Fil | ISO 6g / 6H oswa pou chak desen | Sekirite fixation; fil tape ak freze |
| Rugosité andigman | Ra 0.8-3.2 μm; Ra 0.4-0.8 μm sou demann | Sele figi, aparans, preparasyon kouch |
| Dimansyon kritik | ± 0.01 mm (presizyon a ± 0.005 mm) | Mezi-bon jan kalite ak parantèz aliyman |
Karakteristik kritik nou kontwole
Modèl boulon- pozisyon twou ak dyamèt matche ak ekipman kwazman, alése kote kote yo mande pou goujon.
Machin-apati de-Prezisyon Solid- figi, fant ak twou ki pwodui nan menm konfigirasyon an oswa ak done ki pote ant konfigirasyon yo.
Flatness & Squareness- kontwole sou figi aliye pou parantèz yo chita ak aliman vre.
Fil- metrik, UNC/UNF ak fil espesyal ki gen pwofondè ak fòs kòrèk.
Kwen & Kwen- kwen chanfreiné, ebavure ak reyon pou chak desen pou sekirite ak adezyon kouch.
Idantifikasyon- nimewo pati oswa make lazè sou demann pou trasabilite ak asanblaj.
Tretman chalè ak soulajman estrès pou parantèz CNC
Parantèz asye chaje ak parantèz aliminyòm ki gen gwo -fòs yo trete chalè jan desen an espesifye. Soulajman estrès anvan D 'final kenbe seksyon mens plat.
| Tretman Chalè | Klas ki aplikab yo | Pati Bracket tipik |
|---|---|---|
| Pasè & Tanperaman | 1045 · 4140 · 4340 | Gwo-motè devwa, parantèz estriktirèl |
| Solisyon + Aje | 17-4 PH · 7075-T6 | Gran -fòs Nerjaveèi ak aliminyòm parantèz |
| Soulaje estrès | Tout klas asye | Mens ak gwo parantèz anvan fini fraisage |
| Nòmalize | Kabòn asye plak | Soude-preparasyon ak parantèz estriktirèl |
Fini sifas pou parantèz CNC
Fini sifas pwoteje parantèz kont korozyon epi prepare yo pou asanble, penti oswa kondisyon aparans anodize.
| Sifas fini | Materyèl ki aplikab yo | Pati Bracket tipik | Benefis prensipal |
|---|---|---|---|
| Anodizasyon (Tip II / Hard III) | 6061-T6 · 6063-T5 · 7075-T6 · 5052-H32 | Montaj, motè ak parantèz solè | Kowozyon ak rezistans mete; opsyon koulè |
| Konvèsyon Chimik (Kromat) | Klas aliminyòm | Penti-parantèz elektwonik yo | Pwoteksyon kondiktif korozyon; baz penti abazde |
| Electroless Nikèl Plating | 4140 · 4340 · 1045 · Aliminyòm | Parantèz idwolik ak endistriyèl | Pwoteksyon korozyon inifòm sou tout figi yo |
| Pasivasyon | 303 · 304 · 316L · 17-4 PH | Marin, manje ak parantèz deyò | Retire fè gratis, amelyore rezistans korozyon |
| Elektwopolisaj | 304 · 316L | Manje, medikal ak pwòp parantèz | Lis, pwòp, sifas klere |
| Zenk plating | Kabòn asye | Jeneral -parantèz asye | Pwoteksyon korozyon ekonomik |
| oksid nwa | 1045 · 4140 · 4340 | Endistriyèl ak machin parantèz | Pwoteksyon korozyon ekonomik; ba akimilasyon |
| Preparasyon poud / penti abazde | Steel · Aliminyòm | Parantèz estriktirèl ak deyò | Sifas pentire machinn-sou demann |
Kontwòl Kalite Bracket
Nou enspekte modèl boulon, gwosè twou, plat, kare ak fil pandan tout pwodiksyon pou asire parantèz satisfè desen an epi rasanble kòrèkteman. Pou pwojè dokimante, nou ka bay sètifika materyèl ak dosye enspeksyon pou sipòte enspeksyon ou fèk ap rantre.
| Atik enspeksyon | Ekipman / Metòd | Pati Bracket tipik |
|---|---|---|
| Pozisyon twou ak modèl | CMM · Kalib wotè | Mont motè, parantèz manifoul, modèl boulon |
| Dyamèt twou | Pin mezi · Mikwomèt · CMM | Twou boulon, twou goujon, twou kote yo pote |
| Flatness | CMM · Sifas Plak & Endikatè | Mounting fas, plak baz |
| Pèpendikularite / Ang | CMM · Square & Endikatè | L ak parantèz ang, goussets |
| Epesè & Fant | Mikwomèt · kalib · CMM | Tout parantèz, fant ajisteman |
| Enspeksyon fil | Ale/Non-Ale mezi fil yo | Twou Threaded ak poto |
| Rugosité andigman | Tester brutality | Fermeture ak aparans figi |
| Verifikasyon materyèl | Spectrometer + Sètifika Materyèl | Matyè premyè k ap rantre (EN 10204 3.1 disponib) |
| Final Enspeksyon | CMM + Rapò Enspeksyon | Akseptasyon dimansyon final la |
Bezwen dokimante kontwòl kalite?Voye nou desen ou yo ak kondisyon enspeksyon yo.
Pwototip ak Ba-Volim Bracket Machining
Pwojè bracket souvan kòmanse ak pwototip - nouvo konsepsyon, chèk anfòm sou asanble oswa ranplasman ki dwe teste anvan pwodiksyon an. Nou sipòtepwototip ak machin CNC volim ba-soti nan echantiyon sèl pou repete ti -lòd pakèt.
Pwototip D'
Pou nouvo desen, validation ak chèk anfòm.
Kantite tipik:1-10 pcs
Pwodiksyon volim ki ba-
Pou sistèm pilòt ak premye pwodiksyon kouri.
Kantite tipik:10–1,000+ pcs
Repete Pwodiksyon
Pou parantèz rezèv ak lòd renouvlab ak desen etabli.
Kantite tipik:Ki baze sou kondisyon pwojè yo
Apwopriye pou
Mounting, L ak parantèz ang
Motè ak ponp monte
Capteur, actuator ak parantèz elektwonik
Gusset, kwen ak parantèz estriktirèl
Blocage ak parantèz gon
Parantèz tranzisyon solè ak koutim
Anbalaj ak tan plon pou CNC parantèz
Anbalaj
Pwoteksyon sifas:Sache PE, fim pwoteksyon sou figi anodize ak poli
Pwoteksyon korozyon:Papye VCI pou parantèz asye nan transpò lòt bò dlo
Pwoteksyon fil:Kim oswa bouchon sou demann pou twou tiyo ak poto
Lòd melanje:Ranje pa nimewo pati ak etikèt ak lis verifikasyon kantite
Anbalaj Custom:Kliyan -kondisyon anbalaj espesifik yo sipòte
Tipik tan plon
| Kalite lòd | Tipik tan plon |
|---|---|
| Pwototip | 5-10 jou travay |
| Ba-Lòd Volim | 10-20 jou travay |
| Lòd pwodiksyon an | 15-30 jou travay |
| Repete Lòd | 10-25 jou travay |
FAQ
K: 1. Ki CNC machined parantèz ou ka fabrike?
A: Nou fabrike parantèz koutim aliye, L ak parantèz ang, motè ak ponp monte, Capteur ak parantèz actuator, parantèz elektwonik, gusset ak parantèz kwen, parantèz blocage, parantèz gon, monn solè ak parantèz estriktirèl koutim soti nan desen kliyan.
K: 2. Ki materyèl ou machin parantèz soti nan?
A: Nou machin parantèz soti nan aliminyòm (6061-T6, 6063-T5, 6005-T5, 7075-T6, 5052-H32), Nerjaveèi asye (303, 304, 304L, 316, 316L, 17-4, PH 17-4, alyaj PH), kabòn 1405 4340), kwiv (C36000, C46400), kwiv (C10100, C11000) ak Titàn (Klas 2, Klas 5).
K: 3. Èske parantèz ou yo usinage soti nan materyèl solid?
A: Wi. Nou machin parantèz soti nan plak solid, ba ak blòk, kidonk tout figi, fant ak twou yo pwodui nan desen an - pi fò ak pi egzak pase konstriksyon fèy koube-.
K: 4. Ki tolerans ou ka reyalize sou parantèz?
A: Nou tipikman kenbe ± 0.01 mm sou dimansyon kritik (presizyon a ± 0.005 mm), pozisyon twou a ± 0.05-0.1 mm (presizyon a ± 0.02 mm), ak flatness / pèpandikilarite desann nan 0.02-0.05 mm pou chak 100 mm.
K: 5. Èske ou ka machin parantèz matche ak modèl boulon estanda?
A: Wi. Nou machinn modèl figi motè NEMA, modèl bride ponp ISO, tren DIN ak profil-sistèm mon, plis nenpòt modèl boulon koutim nan desen ou an.
K: 6. Èske ou ka machin parantèz ak twou tiyo ak fant?
A: Wi. Nou fè egzèsis ak tiyo metrik, UNC/UNF ak fil espesyal, ak fant ajisteman moulen ak lajè ak pozisyon kontwole.
K: 7. Èske ou ka machin milti-parantèz avyon nan yon sèl konfigirasyon?
A: Wi. 4/5-aks fraisage machin nou yo plizyè figi ak ang konpoze nan yon sèl konfigirasyon, kenbe modèl twou ak figi kare youn ak lòt.
K: 8. Èske ou ka bay gwo -devwa ak parantèz estriktirèl?
A: Wi. Nou machin parantèz estriktirèl soti nan 4140, 4340, 17-4 PH ak 7075-T6, ak trempe-ak-tanperaman oswa tretman chalè solisyon-ak-aje kote desen an mande pou pi wo fòs.
K: 9. Ki fini sifas ou ofri pou parantèz?
A: Anodizasyon (Type II / Hard III), kouch konvèsyon chimik, nikèl electroless, pasivasyon, electropolishing, zenk plating, oksid nwa ak penti-pare sifas machin.
K: 10. Èske ou ka make lazè-nimero pati yo sou parantèz?
A: Wi. Nou ka ajoute nimewo pati, seri ak mak trasabilite pa lazè make sou demann.
K: 11. Èske ou ka bay sètifika materyèl ak rapò enspeksyon?
A: Wi. Nou ka bay sètifika materyèl (EN 10204 3.1), rapò enspeksyon dimansyon, rapò CMM ak dosye plat sou demann.
K: 12. Èske ou aksepte desen 2D ak dosye CAD?
A: Nou ka travay nan STEP, STP, IGES, IGS, SolidWorks, DXF ak dosye desen 2D komen.
K: 13. Ki tan an plon tipik pou CNC machined parantèz?
A: Tan nòmal yo se 5-10 jou travay pou pwototip, 10-20 jou travay pou lòd volim ki ba-, ak 15-30 jou travay pou lòd pwodiksyon, tou depann de konpleksite, kantite, materyèl ak fini.
Voye desen 2D ou oswa dosye CAD 3D, klas materyèl, kantite ak kondisyon fini.
